Испаритель кожухотрубный Thermokey серии «TME» 1000 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1000/3

Описание

Испаритель кожухотрубный Thermokey серии TME, модель 1000/3, рассчитан на холодопроизводительность 1000 кВт по хладагенту R407C при температуре кипения хладагента около +2 °C и теплообмене с водой при температурном режиме подачи/возврата приблизительно +12/+7 °C. Проектный расход охлаждаемой воды составляет 171,7 м³/ч; внутренний объём межтрубного пространства — 224 л, объём заправки хладагентом — 133 л; расчётные потери давления при рабочем расходе — 57,9 кПа. На входе и выходе хладагента выполнены патрубки диаметром Ø42 мм (вход) и Ø89 мм (выход).

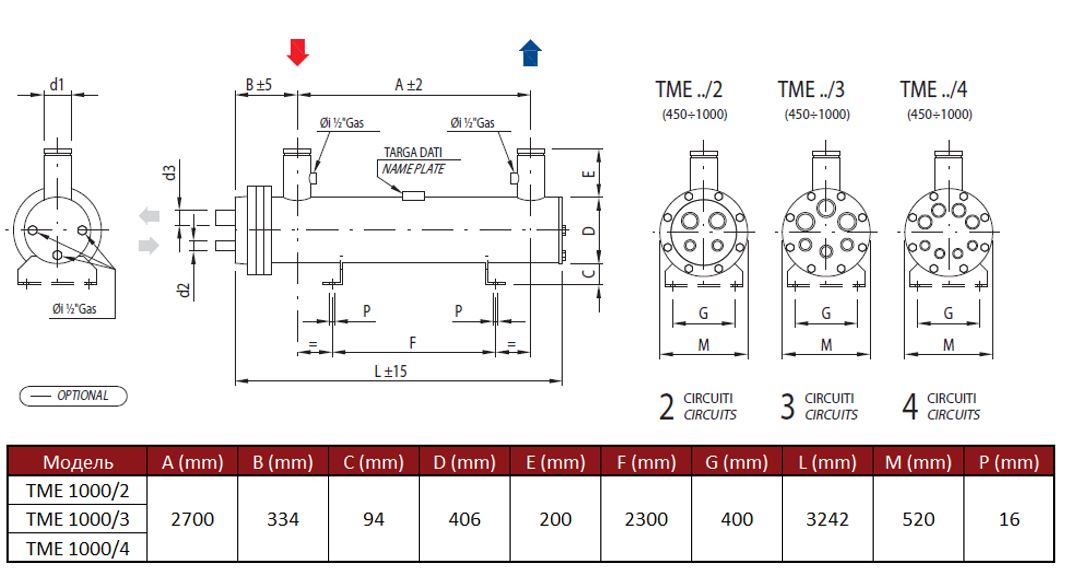

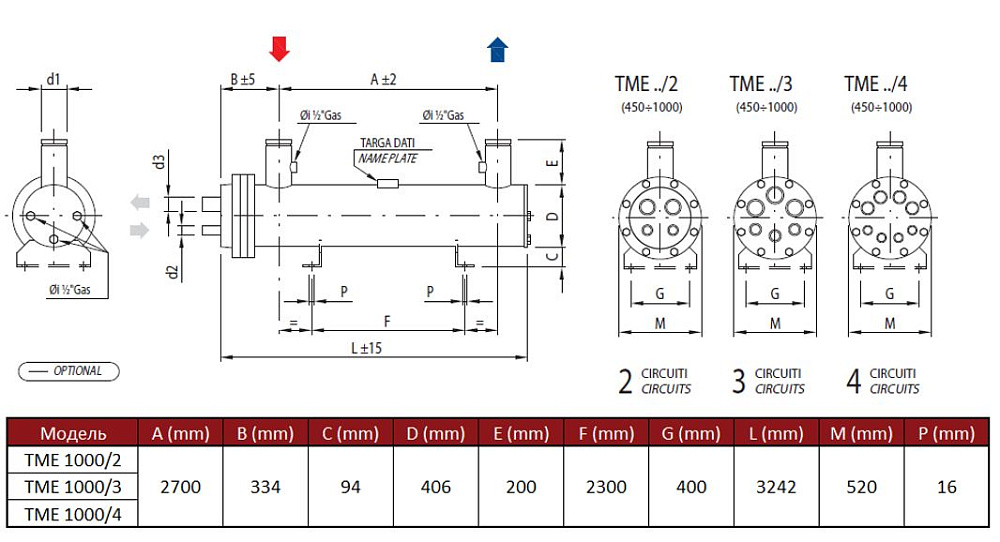

Конструкция представляет собой классическую кожухотрубную схему: хладагент испаряется внутри пучков теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Пучок теплообменных труб разделён на три независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и реализации ступенчатого регулирования мощности. Корпус и трубные пучки рассчитаны на промышленные эксплуатационные режимы и обеспечивают направленный теплообмен между хладагентом и теплоносителем.

Использование хладагента R407C и модульного разделения контуров делает испаритель совместимым с типовыми холодильными агрегатами и системами регулирования производительности в торговых, логистических и пищевых технологических схемах, где требуется производительность порядка мегаватта и большой расход воды. Конструктивные параметры и соединительные диаметры предполагают интеграцию в магистральные трубопроводы высокого расхода и совместную работу с несколькими компрессорными блоками.
