Испаритель кожухотрубный Thermokey серии «TME» 1000 кВт, R407C, T0=+2 , Tw +12 / +7, ТМE 1000/2

Описание

Испаритель кожухотрубный Thermokey TME 1000/2 рассчитан на холодопроизводительность 1000 кВт при использовании хладагента R407C и режимах испарения T0 = +2 °C с заданными температурами теплоносителя на входе/выходе +12/+7 °C. Номинальный расход воды через межтрубное пространство составляет 171,7 м3/ч, что при рабочном перепаде давления порядка 57,9 кПа определяет параметры подбора насосного оборудования и гидравлической сети.

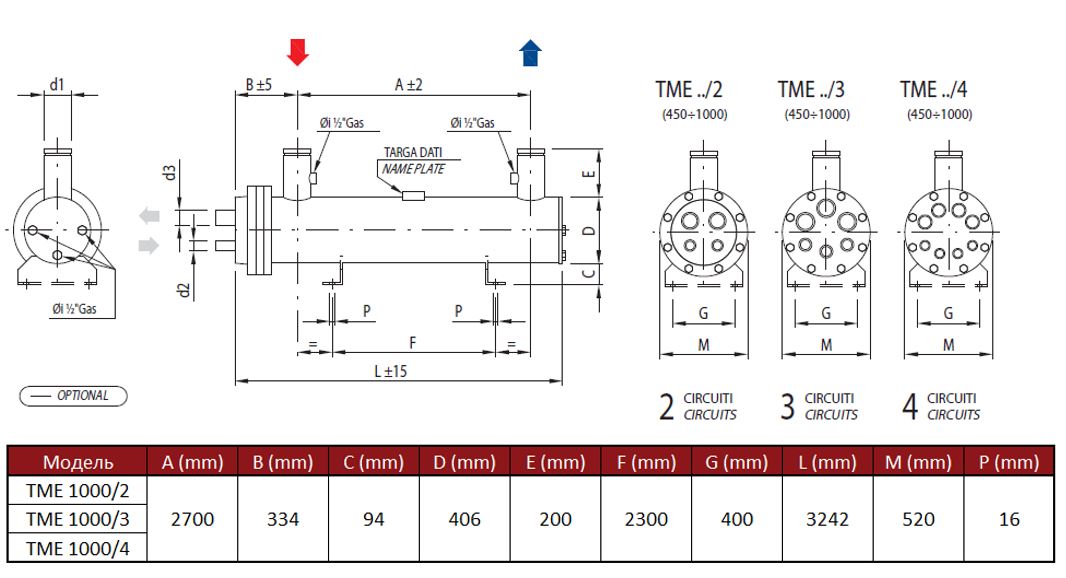

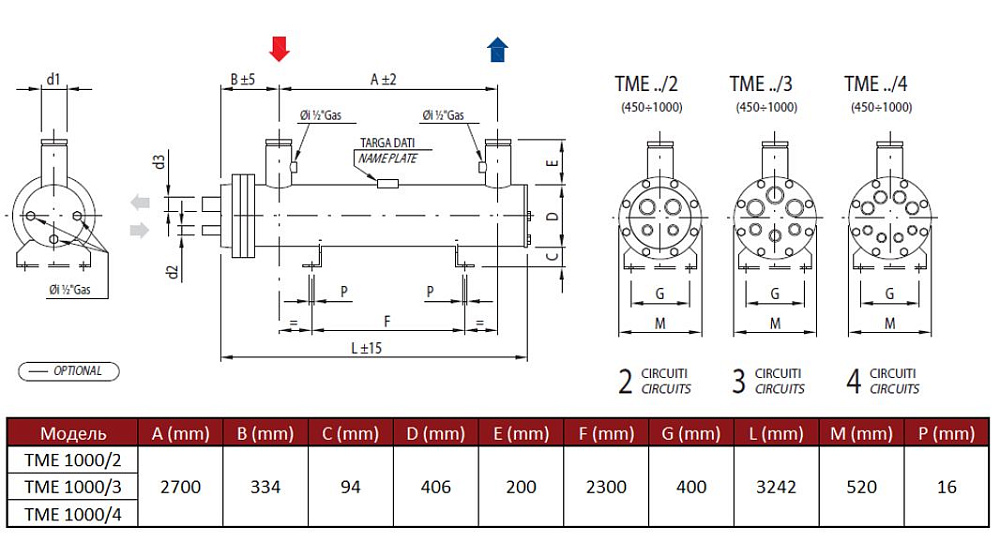

Конструктивно агрегат выполнен по схеме кожухотрубного испарителя с кипением хладагента внутри пучков труб и теплоносителем в межтрубном объёме. Пучки труб разделены на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и ступенчатого управления производительностью. Патрубки хладагента на входе и выходе имеют условные размеры 54 и 105 соответственно, что влияет на выбор подключаемых магистралей и фитингов.

Объёмы внутренних ёмкостей испарителя — 224 дм3 для воды и 133 дм3 для хладагента — важны при расчёте заполняемости гидросистемы и при определении необходимой заправки хладагентом и инерционных характеристик системы. Данные параметры следует учитывать при проектировании контуров, подборе клапанов и при пусконаладочных работах.

Устройство предназначено для интеграции в промышленные холодильные и климатические установки, где требуется холодопроизводительность порядка 1 МВт при указанных температурных условиях; типичные области применения — крупномасштабные холодильные склады, технологическое охлаждение пищевых производств и центральные системы кондиционирования объектов коммерческой и логистической инфраструктуры с использованием R407C.
