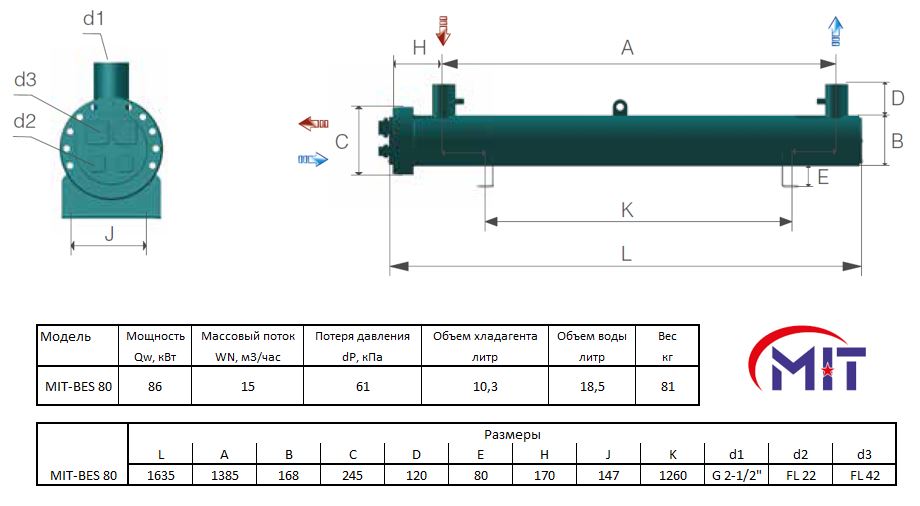

Испаритель кожухотрубный одноконтурный MIT-BES 80
- Артикул: MIT-BES 80
- Бренд: EKIN / MIT
- Вес кг: 81
- Вместимость по воде дм3: 18,5
- Вместимость по хладагенту дм3: 10,3
- Исполнение: 1-контурный
- Потери давления кПа: 61
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 86
- Патрубки хладагента Вход / Выход: FL 22 / FL 42
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 15
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 80 предназначен для работы в системах охлаждения с хладагентом R407C и имеет холодопроизводительность 86 кВт при заданных температурных режимах (указанные параметры: T0=+2, dT=5, Tw=+12/+7). Расчетная пропускная способность по воде составляет 15 м3/ч, внутренний объём межтрубного пространства под воду — 18,5 дм3, объём под хладагент в трубном пучке — 10,3 дм3; гидравлические потери по воде при номинальном расходе — 61 кПа.
Конструкция выполнена по принципу кожухотрубного теплообменника с одним холодильным контуром: хладагент циркулирует внутри пучка теплообменных труб, теплоноситель — в межтрубном пространстве. Одноконтурное исполнение предусматривает подключение к одному холодильному агрегату без разбиения трубного пучка на независимые контуры. Подводы хладагента выполнены в виде фланцевых патрубков FL 22 / FL 42 с резьбовой посадкой G 2 1/2".
Типовая технология теплообмена — контакт жидкость/трубный пучок с кипением хладагента внутри труб, что обеспечивает передачу скрытой теплоты фазового перехода на теплоноситель в межтрубном пространстве. Указанные объёмы хладагента и воды позволяют производить точные гидравлические и фреоновые расчёты при проектировании и пусконаладке систем.
Применение испарителя ориентировано на промышленные и коммерческие холодильные установки и системы кондиционирования, где требуется охлаждение жидкостного теплоносителя с производительностью порядка заявленных значений; совместим с системами, рассчитанными на работу с хладагентом R407C и номинальным водяным расходом около 15 м3/ч.
