Испаритель кожухотрубный одноконтурный MIT-BES 60
- Артикул: MIT-BES 60
- Бренд: EKIN / MIT
- Вес кг: 69
- Вместимость по воде дм3: 14,5
- Вместимость по хладагенту дм3: 7,9
- Исполнение: 1-контурный
- Потери давления кПа: 41
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 61
- Патрубки хладагента Вход / Выход: FL 22 / FL 42
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 11
Описание
Одноконтурный кожухотрубный испаритель MIT-BES 60 (бренд EKIN / MIT) рассчитан на холодопроизводительность порядка 61 кВт при применении хладагента R407C; расчетное температурное условие — температура кипения около +2 °C с перепадом температуры теплоносителя 5 K (вход/выход воды +12/+7 °C). Номинальный расход воды через межтрубное пространство составляет 11 м3/ч, вместимость межтрубного объема по воде — 14,5 дм3, объем хладагента в трубах — 7,9 дм3; гидравлический перепад со стороны теплоносителя при номинальной нагрузке — 41 кПа.

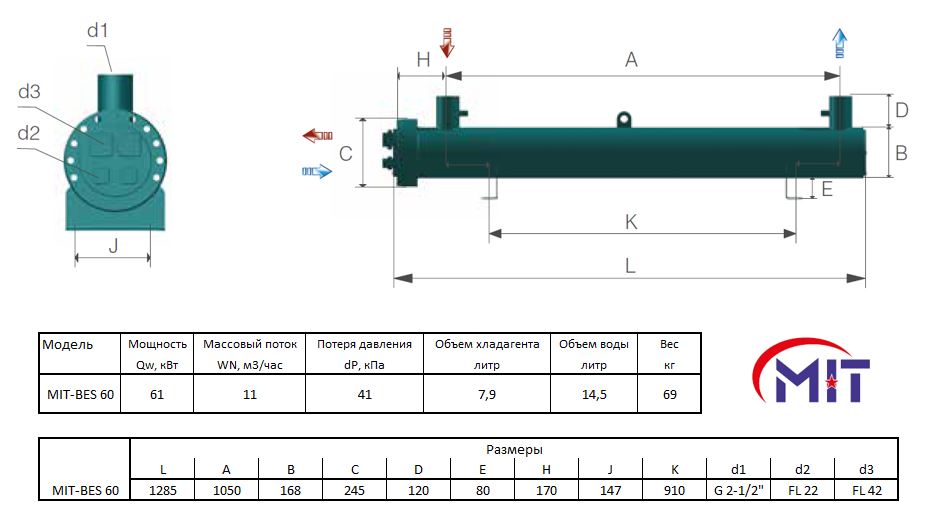

Конструктивно устройство выполнено по схеме кожухотрубного теплообменника: хладагент циркулирует и кипит внутри пучка теплообменных труб, а охлаждаемая жидкость находится в межтрубном пространстве. Исполнение — один независимый холодильный контур, рассчитанный на подключение одной холодильной машины. Патрубки хладагента выполнены типоразмеров FL 22 и FL 42, присоединительная резьба обозначена как G 2 1/2″, что влияет на варианты гидравлического подключения и требует учета при проектировании трубопроводной разводки.
Устройство совместимо с системами охлаждения и кондиционирования промышленного и коммерческого назначения, где требуются указанные тепловые и гидравлические параметры: технологические циклы пищевой промышленности, промышленные охладители жидкостей, климатические установки и логистические объекты. Объемы хладагента и воды, а также величина перепада давления необходимо учитывать при подборе холодильной машины, при расчетах заправки и при выборе циркуляционного оборудования и элементов арматуры.
