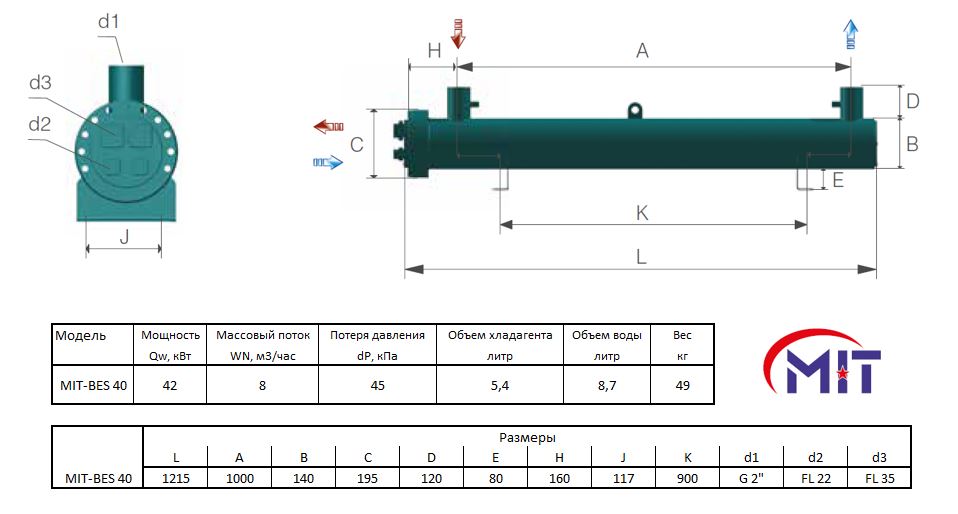

Испаритель кожухотрубный одноконтурный MIT-BES 40
- Артикул: MIT-BES 40
- Бренд: EKIN / MIT
- Вес кг: 49
- Вместимость по воде дм3: 8,7
- Вместимость по хладагенту дм3: 5,4
- Исполнение: 1-контурный
- Потери давления кПа: 45
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 42
- Патрубки хладагента Вход / Выход: FL 22 / FL 35
- Патрубки Вход / Выход дюйм: G 2"
- Расход воды м3/час: 8
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 40 предназначен для работы в системах охлаждения с применением хладагента R407C; при расчётных условиях (точка кипения хладагента около +2 °C, температура воды на входе/выходе теплообменника +12/+7 °C) номинальная холодопроизводительность составляет 42 кВт. Расход охлаждающей воды при расчётном режиме порядка 8 м3/ч, гидравлическое сопротивление по хладагенту примерно 45 кПа; внутренний объём межтрубного пространства — около 8,7 л, объём хладагента в трубном пучке — порядка 5,4 л.
Конструктивно аппарат выполнен в классическом кожухотрубном исполнении с трубным пучком, в котором хладагент кипит внутри труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Одноконтурная схема предполагает наличие одной независимой холодильной магистрали, что определяет особенности схемы подключения и обслуживания; патрубки хладагента выполнены в виде фланцев FL22 (вход) и FL35 (выход) с резьбовым исполнением G 2", что обеспечивает возможность демонтажа и сервисного доступа к трубному пучку.
Аппарат сертифицирован под применение R407C, приведённые объёмы воды и хладагента позволяют выполнить точный расчёт заправки, балансировку масла и планирование регламентных работ. Указанные потери давления и расход воды являются ключевыми параметрами при выборе циркуляционного насоса и настройке гидравлической части системы; одноконтурное исполнение упрощает схемы управления, но требует учёта единой точки кипения хладагента.
Рекомендуемая сфера применения включает промышленные и коммерческие системы охлаждения, холодильные установки для пищевой промышленности, складов и торговых помещений, где требуется испаритель средней мощности для обеспечения подачи холодной воды с выходной температурой порядка +7 °C; конструкция и размеры присоединений делают устройство совместимым с типовыми холодильными агрегатами и монтажными схемами.
