Испаритель кожухотрубный одноконтурный MIT-BES 390

Описание

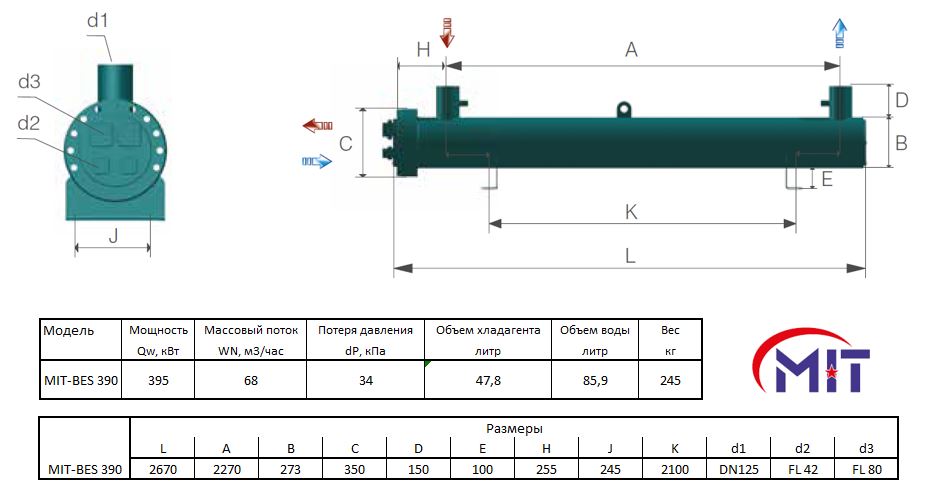

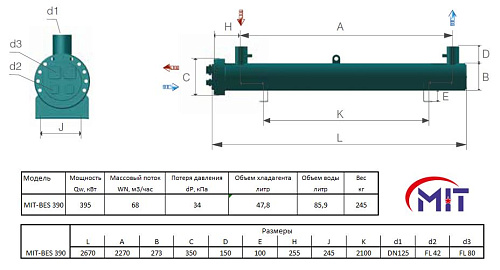

Кожухотрубный испаритель MIT-BES 390 выполнен в одноконтурном исполнении и при использовании хладагента R407C обеспечивает холодопроизводительность 395 кВт при условии испарительной температуры +2 °C с перегревом 5 K и температурном режиме теплоносителя на входе/выходе +12/+7 °C. Расчетный расход воды через межтрубное пространство составляет 68 м3/ч, при этом гидравлические потери на водяной стороне находятся на уровне 34 кПа. Внутренняя вместимость аппарата по воде — 85,9 дм3, по хладагенту — 47,8 дм3, что учитывается при балансировке системы и заправке холодильным агентом.

Конструктивно испаритель представляет собой классическую кожухотрубную схему с теплообменным пучком труб, по которым циркулирует хладагент, а охлаждаемый жидкий теплоноситель размещается в межтрубном пространстве. Одноконтурное исполнение предполагает прохождение хладагента через единый трубный пучок, что определяет порядок коммутации с холодильной машиной и упрощает гидравлическую схему на стороне хладагента. Подключение к системе теплоносителя выполняется фланцевыми патрубками условного прохода DN125, патрубки для хладагента имеют условные фланцы FL 42 и FL 80, что важно при проектировании трубопроводных переходов и монтажных работах.

Аппарат предназначен для включения в промышленные холодильные схемы и системы кондиционирования воздуха, в том числе в установках для складов, торговых и пищевых объектов, где требуется непрерывный теплообмен между хладагентом R407C и жидким теплоносителем. При проектировании системы следует учитывать указанные расход и потери давления на водяной стороне для подбора циркуляционного насоса и арматуры, а также объёмы внутренней заправки при расчёте энергобаланса и сервисных операций.
