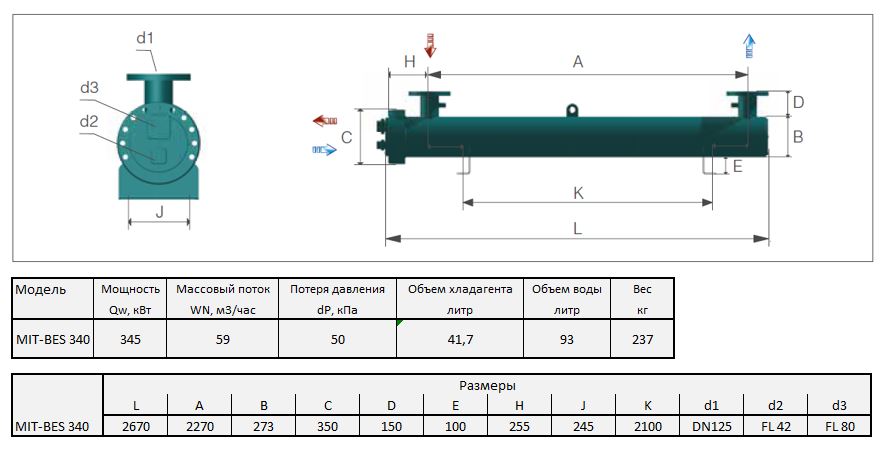

Испаритель кожухотрубный одноконтурный MIT-BES 340
- Артикул: MIT-BES 340
- Бренд: EKIN / MIT
- Вес кг: 237
- Вместимость по воде дм3: 93
- Вместимость по хладагенту дм3: 41,7
- Исполнение: 1-контурный
- Потери давления кПа: 50
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 345
- Патрубки Вход / Выход мм: DN 125
- Патрубки хладагента Вход / Выход: FL 42 / FL 80
- Расход воды м3/час: 59
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 340 (бренд EKIN / MIT) рассчитан на холодопроизводительность 345 кВт по хладагенту R407C при условиях работы: температура испарения +2 °C, перепад температур теплоносителя 5 K, температура воды на входе/выходе +12/+7 °C. Проектный расход воды составляет 59 м3/ч при объеме межтрубного пространства 93 дм3; объем хладагента в трубном пучке — 41,7 дм3. Уровень гидравлического сопротивления по межтрубному пространству при номинальных условиях — примерно 50 кПа.
Конструктивно аппарат выполнен в исполнении кожухотрубного теплообменника с одним холодильным контуром: хладагент испаряется внутри пучка теплообменных труб, а охлаждаемая жидкость проходит по межтрубному пространству. Подвод и отвод теплоносителя выполнены фланцевыми патрубками DN 125, а подсоединения хладагента имеют размера FL 42 (вход) и FL 80 (выход), что обеспечивает стандартную оформляющую стыковку с магистралью хладагента и водяной сетью. Одноконтурная схема предполагает работу с одним компрессорным агрегатом или одной холодильной ветвью без разделения трубного пучка на параллельные контура.
Испаритель предназначен для интеграции в промышленные холодильные установки и технологические контура охлаждения, где требуются параметры порядка 345 кВт при температурах и расходах, указанных выше. Совместим с хладагентом R407C и типовыми фланцевыми соединениями, применяется в системах охлаждения для складов, пищевого производства и торговых объектов при условии согласования диаметров подводящих труб и проектных гидравлических характеристик.
