Испаритель кожухотрубный одноконтурный MIT-BES 30
- Артикул: MIT-BES 30
- Бренд: EKIN / MIT
- Вес кг: 43
- Вместимость по воде дм3: 7,1
- Вместимость по хладагенту дм3: 4,5
- Исполнение: 1-контурный
- Потери давления кПа: 20
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 32
- Патрубки хладагента Вход / Выход: FL 22 / FL 35
- Патрубки Вход / Выход дюйм: G 1 1/2"
- Расход воды м3/час: 5
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 30 (бренд EKIN / MIT) рассчитан на работу с хладагентом R407C; при расчётных температурных условиях — температура кипения хладагента около +2 °C и перепад температур 5 K, температура воды на входе/выходе +12/+7 °C — обеспечивает холодопроизводительность 32 кВт. Номинальный расход охлаждаемой воды при этой нагрузке составляет 5 м3/ч, внутренний объём межтрубного пространства для воды составляет 7,1 дм3, объём хладагента в трубной части — 4,5 дм3, гидравлические потери по хладагентному контуру оцениваются приблизительно в 20 кПа.

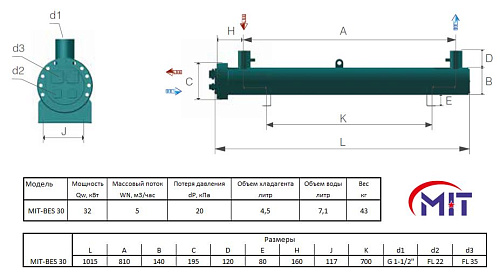

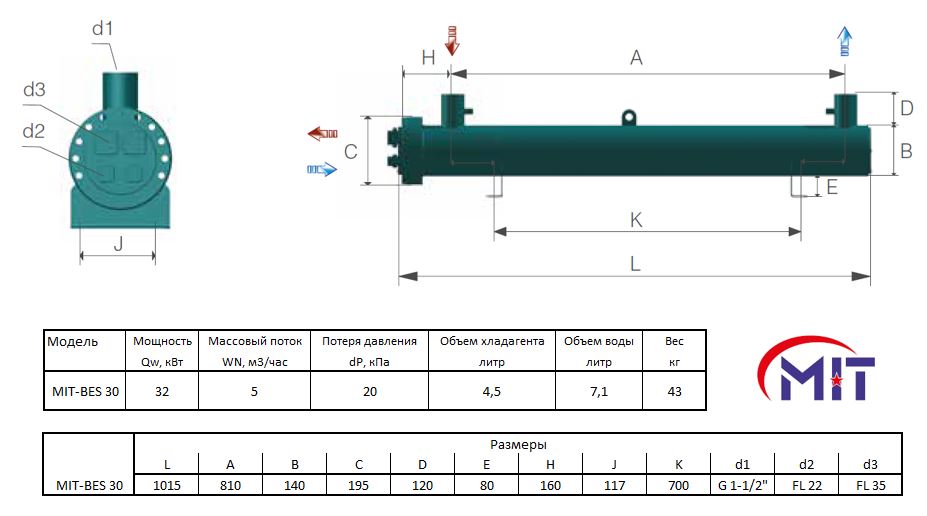

Конструктивно аппарат выполнен как одноконтурный кожухотрубный теплообменник: хладагент циркулирует внутри пучка теплообменных труб, охлаждаемая жидкость проходит в межтрубном пространстве, что обеспечивает пространственное разделение контуров и упрощает теплотехнические расчёты. На испарителе предусмотрены фасонные патрубки хладагента исполнения FL 22 для входа и FL 35 для выхода; дюймовые резьбовые присоединения соответствуют G 1 1/2". Объёмные и гидравлические характеристики служат исходными данными при выборе насосного и хладопроводного оборудования, расчёте хладоёмкости и заправке системы.
Испаритель предназначен для применения в системах охлаждения и кондиционирования воздуха, в промышленных холодильных установках, технологических процессах пищевой отрасли и складских помещениях; рассчитан на эксплуатацию в одноконтурных схемах с использованием хладагента R407C и стандартных трубопроводных присоединений.
