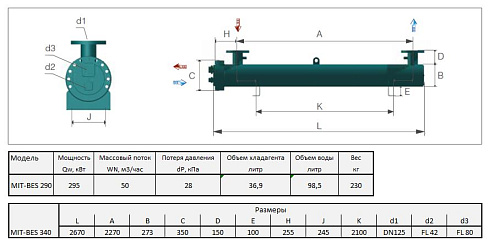

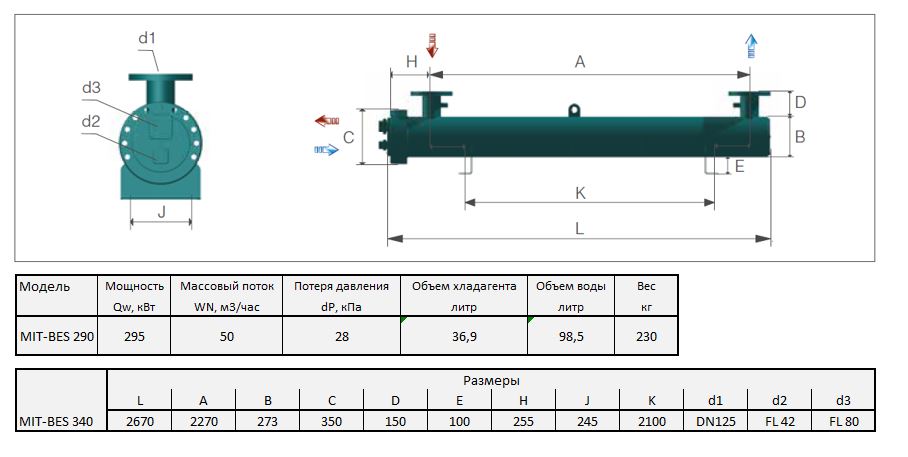

Испаритель кожухотрубный одноконтурный MIT-BES 290
- Артикул: MIT-BES 290
- Бренд: EKIN / MIT
- Вес кг: 230
- Вместимость по воде дм3: 98,5
- Вместимость по хладагенту дм3: 36,9
- Исполнение: 1-контурный
- Потери давления кПа: 28
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 295
- Патрубки Вход / Выход мм: DN 125
- Патрубки хладагента Вход / Выход: FL 42 / FL 80
- Расход воды м3/час: 50
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 290 производства EKIN / MIT рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 295 кВт при типовых установочных условиях (испарение около +2 °C и температурной разнице теплоносителя, соответствующей подаче/возврату воды +12/+7 °C). Гидравлическая характеристика устройства предусматривает расход воды около 50 м3/ч при объёме межтрубного пространства 98,5 дм3 и потере давления порядка 28 кПа, ёмкость по хладагента в корпусе испарителя составляет 36,9 дм3.
Конструктивно аппарат выполнен как одноконтурный кожухотрубный теплообменник: хладагент циркулирует внутри пучка теплообменных труб и кипит, отводя тепло от проточной воды, находящейся в межтрубном пространстве. Гидравлические подключения для воды выполнены под диаметр DN 125, патрубки хладагента оснащены фланцевыми присоединениями FL 42 и FL 80, что обеспечивает совместимость с магистральными линиями соответствующих диаметров и упрощает технологическое присоединение к холодильной установке. Заявленные потери давления следует учитывать при подборе циркуляционного насоса и схемы обвязки.
Испаритель предназначен для интеграции в промышленные холодильные цепи и технологические схемы охлаждения в торговле, логистике и пищевой промышленности, где применим хладагент R407C и требуются мощности порядка нескольких сотен киловатт. Объёмы хладагента и воды в аппарате используются при расчетах заправки, регулировки уровня и технического обслуживания, а указанные присоединительные диаметры определяют требования к трубопроводной обвязке и монтажным пространствам.
