Испаритель кожухотрубный одноконтурный MIT-BES 245
- Артикул: MIT-BES 245
- Бренд: EKIN / MIT
- Вес кг: 176
- Вместимость по воде дм3: 53,6
- Вместимость по хладагенту дм3: 30
- Исполнение: 1-контурный
- Потери давления кПа: 54
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 242

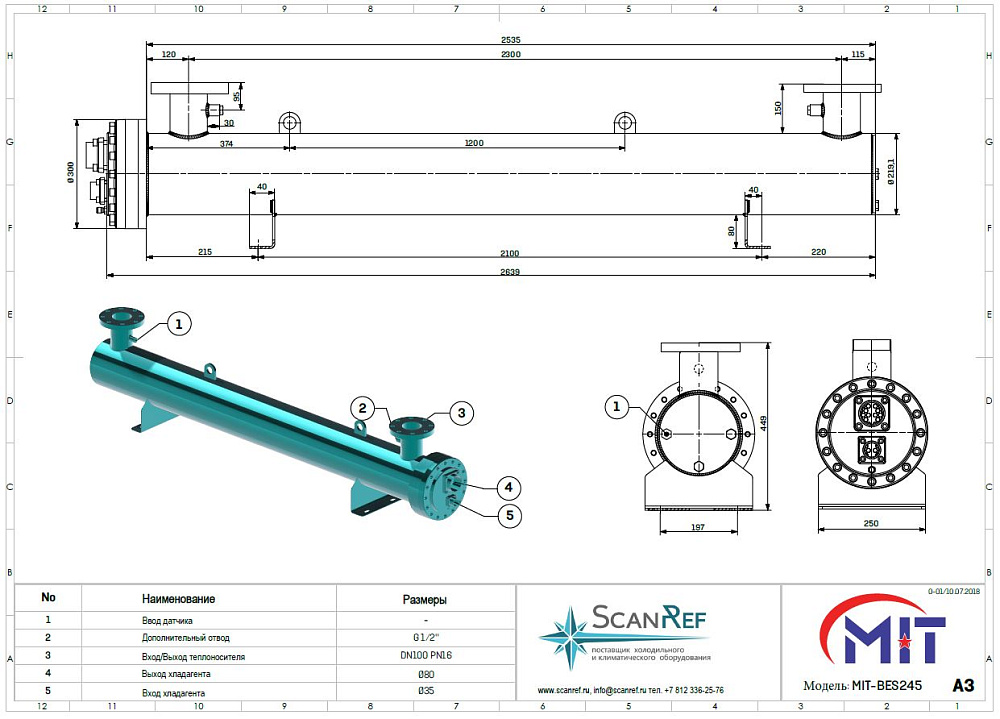

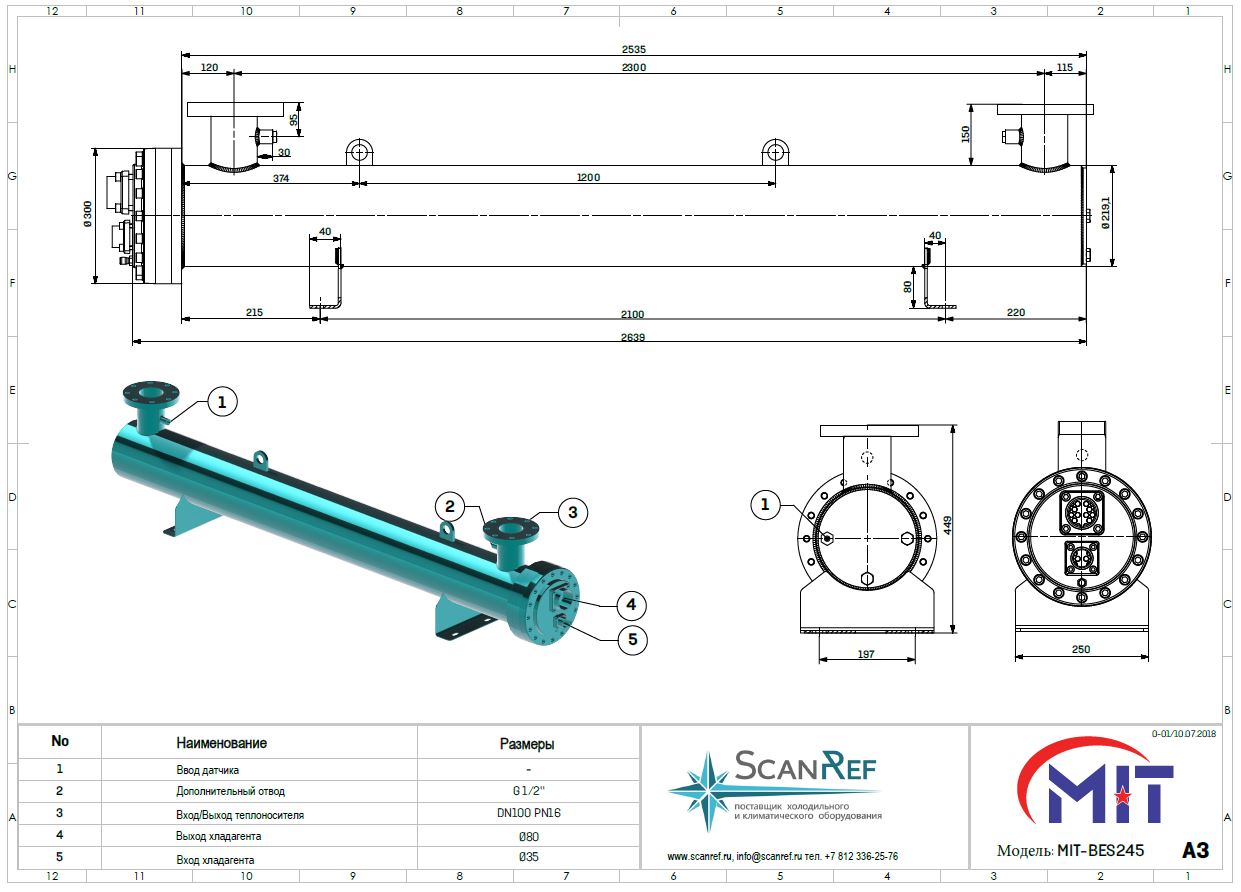

- Патрубки Вход / Выход мм: DN 100
- Патрубки хладагента Вход / Выход: FL 35 / FL 80
- Расход воды м3/час: 42
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 245 производства EKIN/MIT рассчитан на работу с хладагентом R407C; его номинальная холодопроизводительность при условиях испытаний (кипение хладагента ≈ +2 °C, перепад температур воды 5 K, температуры воды на входе/выходе +12/+7 °C) составляет 242 кВт. Внутренний объём воды в межтрубном пространстве — 53,6 дм³, объём хладагента в аппарате — 30 дм³; при номинальном расходе воды 42 м³/ч ожидаемое падение давления по ходу воды через испаритель составляет 54 кПа.
Конструкция представляет собой одноконтурный кожухотрубный теплообменник с трубным пучком, где хладагент циркулирует по единому холодильному контуру, а охлаждаемая жидкость проходит в межтрубном пространстве. Подключение водяной магистрали выполнено фланцами DN100, патрубки хладагента имеют присоединения FL35 (вход) и FL80 (выход), что определяет требования к гидравлическому подключению и схемам трубопроводов при монтажных работах и обслуживании.
Применение аппарата целесообразно в стационарных холодильных установках торговых и логистических объектов, складских и технологических цепочках пищевой промышленности, где используются водяные теплоносители с рабочими температурами порядка +12/+7 °C. При проектировании системы необходимо учитывать объёмы жидкости и хладагента для расчёта зарядов, а также величину потерь давления для подбора насосного оборудования и средств регулирования.
