Испаритель кожухотрубный одноконтурный MIT-BES 205
- Артикул: MIT-BES 205
- Бренд: EKIN / MIT
- Вес кг: 167
- Вместимость по воде дм3: 47,5
- Вместимость по хладагенту дм3: 26,5
- Исполнение: 1-контурный
- Потери давления кПа: 35
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 202
- Патрубки Вход / Выход мм: DN 100
- Патрубки хладагента Вход / Выход: FL 35 / FL 80
- Расход воды м3/час: 35
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 205 (бренд EKIN / MIT) рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 202 кВт при условиях испытания: температура испарения около +2 °C, перепад температур жидкой линии 5 K и температуре подачи/возврата теплоносителя +12 / +7 °C. Для достижения этой производительности требуется циркуляция воды порядка 35 м3/ч; гидравлические потери на стороне теплоносителя при номинальном расходе составляют примерно 35 кПа. Внутренние вместимости корпуса предусматривают удержание теплоносителя в межтрубном пространстве ~47,5 дм3 и хладагента во внутренней части трубной системы ~26,5 дм3.

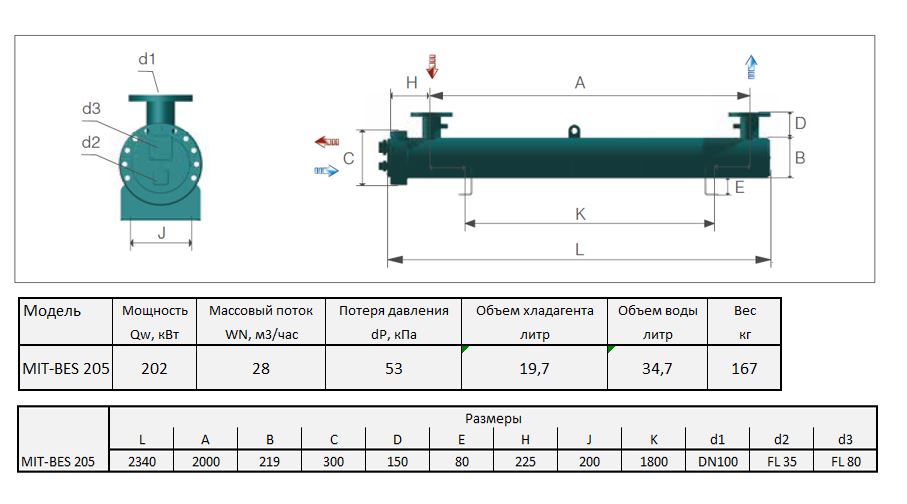

Конструктивно испаритель выполнен по схеме кожух–трубы с одним холодильным контуром: хладагент циркулирует внутри пучка теплообменных труб, где происходит его кипение и отвод теплоты в межтрубном пространстве, занятом охлаждаемой водой. Одноконтурное исполнение означает последовательное прохождение хладагента через один трубный пучок без разделения на независимые холодильные ветви, что определяет требования к подведению и разводке холодильной магистрали. Присоединительные патрубки для теплоносителя выполнены под стандарт DN100, вход и выход хладагента — под фитинги FL 35 и FL 80, что задаёт габариты присоединений для проектирования трубопроводов и мест установки запорной арматуры.
Применение типично для систем промышленного охлаждения и кондиционирования: технические и складские холодильные камеры, пищевые производства и логистические комплексы, где требуется расчётная холодопроизводительность на указанных температурных уровнях. Совместимость с системами на R407C и объём хладагента в испарителе следует учитывать при подборе хладогенератора и при выполнении расчётов заправки и регулировки системы.
