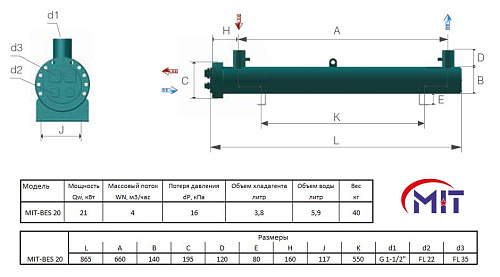

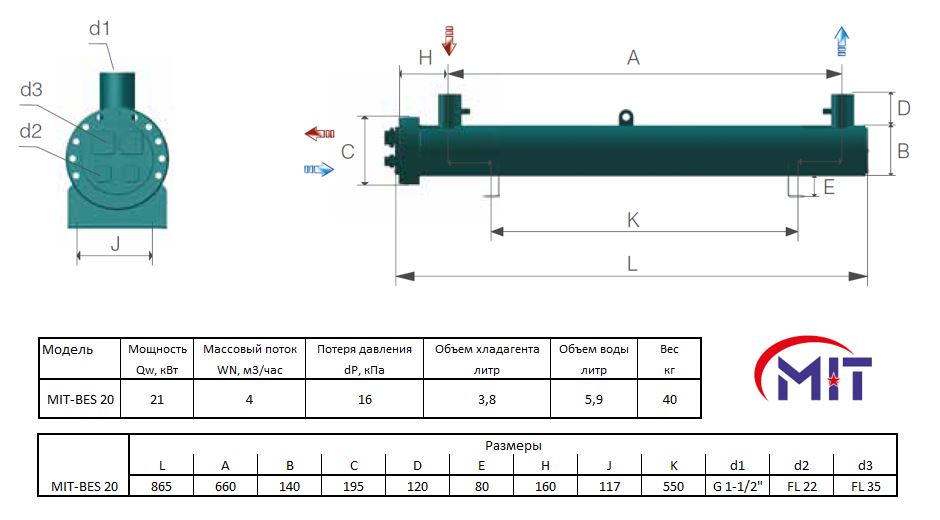

Испаритель кожухотрубный одноконтурный MIT-BES 20
- Артикул: MIT-BES 20
- Бренд: EKIN / MIT
- Вес кг: 40
- Вместимость по воде дм3: 5,9
- Вместимость по хладагенту дм3: 3,8
- Исполнение: 1-контурный
- Потери давления кПа: 16
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 21
- Патрубки хладагента Вход / Выход: FL 22 / FL 35
- Патрубки Вход / Выход дюйм: G 1 1/2"
- Расход воды м3/час: 4
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 20 рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 21 кВт при условиях испарения около +2 °C и расчётной разности температур в теплообменнике 5 K; при температуре подаваемой/возвращаемой воды +12/+7 °C расчётный расход охлаждаемой воды составляет примерно 4,0 м3/ч. Гидравлические ёмкости теплообменника: межтрубное пространство содержит около 5,9 дм3 воды, объём хладагента в трубном пучке примерно 3,8 дм3; при номинальном режиме потери давления через испаритель находятся на уровне приблизительно 16 кПа.
Конструктивно устройство выполнено по схеме кожухотрубного теплообменника с одним трубным пучком, в котором хладагент кипит внутри труб, отводя тепло от жидкости в межтрубном пространстве. Одноконтурное исполнение предполагает подключение одной холодильной машины к трубному пучку; присоединения хладагента выполнены с условными размерами FL 22 и FL 35, с типом резьбового/фланцевого присоединения по стандарту G 1 1/2", что определяет требования к монтажным и трубопроводным элементам.
Испаритель предназначен для включения в холодильные и технологические гидросистемы, где требуется интеграция теплообменника с системой циркуляции воды расчётным расходом около 4 м3/ч; совместим с агрегатами, использующими R407C, и применяется в системах охлаждения и кондиционирования для промышленных и пищевых технологических процессов, где требуется одноконтурная схема подключения холодильной машины.
