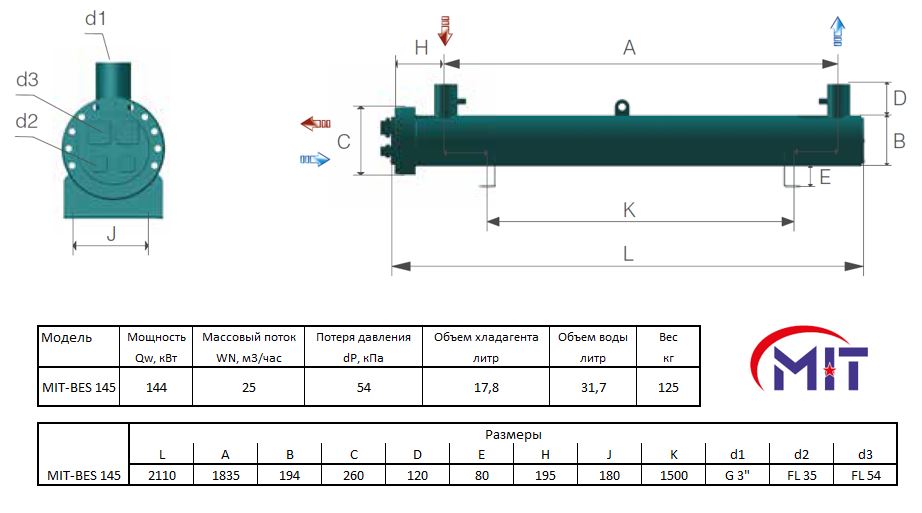

Испаритель кожухотрубный одноконтурный MIT-BES 145
- Артикул: MIT-BES 145
- Бренд: EKIN / MIT
- Вес кг: 125
- Вместимость по воде дм3: 31,7
- Вместимость по хладагенту дм3: 17,8
- Исполнение: 1-контурный
- Потери давления кПа: 54
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 144
- Патрубки хладагента Вход / Выход: FL 35 / FL 54
- Патрубки Вход / Выход дюйм: G 3"
- Расход воды м3/час: 25
Описание
Испаритель кожухотрубный одноконтурный MIT-BES 145 (производитель EKIN/MIT) рассчитан на холодопроизводительность 144 кВт при применении хладагента R407C и рабочих условиях T0 = +2 °C, Δt = 5 K, температура теплоносителя по ходу +12/+7 °C. Объём межтрубного пространства по воде составляет 31,7 дм3, объём по хладагенту внутри трубного пучка — 17,8 дм3; расчётный расход воды через кожуховой контур — 25 м3/ч, при этом аэродинамическое (гидравлическое) сопротивление для хладагента заявлено на уровне 54 кПа. Подключение хладагента выполнено на патрубках FL 35 (вход) и FL 54 (выход) с резьбовой привязкой G 3".
Конструктивно аппарат представляет собой одноконтурный кожухотрубный теплообменник с трубным пучком, в котором хладагент кипит внутри труб, а охлаждаемая жидкость циркулирует в межтрубном пространстве. Одноконтурное исполнение означает наличие единого холодильного контура без разделения пучка на независимые контуры, что следует учитывать при проектировании схемы компрессорно-конденсаторного агрегата и систем управления производительностью. Указанные размеры патрубков и величина потерь давления востребованы при гидравлическом расчёте подсоединяемого оборудования.
Использование хладагента R407C и заявленные температурно-энергетические параметры делают данную модель применимой в системах промышленного охлаждения и кондиционирования, в том числе для циркуляции охладительной воды в технологических процессах, холодовых камерах и установках общественного и коммерческого назначения, где требуемый расход воды и тепловая мощность соответствуют указанным характеристикам.
