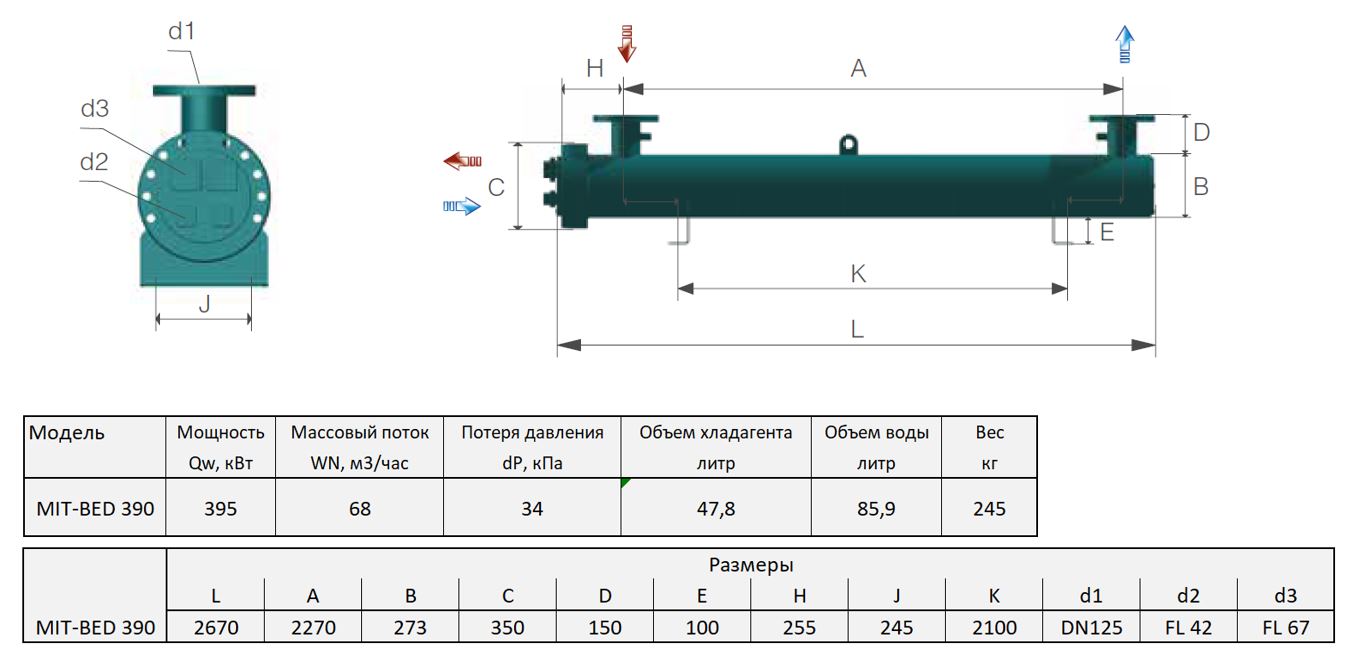

Испаритель кожухотрубный двухконтурный MIT-BED 390
- Артикул: MIT-BED 390
- Бренд: EKIN / MIT
- Вес кг: 245
- Вместимость по воде дм3: 85,9
- Вместимость по хладагенту дм3: 47,8
- Исполнение: 2-х контурный
- Потери давления кПа: 34
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 395
- Патрубки Вход / Выход мм: DN 125
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 67
- Расход воды м3/час: 68
Описание
Кожухотрубный испаритель MIT-BED 390 производства EKIN/MIT представляет собой промышленное теплообменное устройство с холодопроизводительностью 395 кВт при использовании хладагента R407C; данное значение получено при типовых рабочих условиях (T0 = +2 °C, перепад температур 5 K, температура теплоносителя на подаче/обратке +12/+7 °C). Гидравлическая производительность соответствует расходу воды около 68 м3/ч, внутренний объём межтрубного пространства по воде составляет 85,9 дм3, а объём хладагента в трубной системе — 47,8 дм3; типовые потери давления на штатном режиме находятся на уровне 34 кПа. Входной и выходной патрубки теплоносителя выполнены под фланцевое соединение DN125, для подключения хладагента предусмотрены по два фланцевых соединения классификации FL 42 и FL 67 для соответствующих контуров.
Конструктивно испаритель выполнен по схеме кожухотрубного теплообменника с пучком труб, в котором хладагент испаряется внутри труб, отбирая теплоту от циркулирующей в межтрубном пространстве воды. Пучок разделён на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных агрегатов и ступенчатого регулирования производительности за счёт поочерёдного включения контуров. Указанные гидравлические параметры и потери давления служат исходными данными при выборе циркуляционного насоса и компоновке трубопроводов системы.
Параметры и исполнение делают MIT-BED 390 применимым в промышленных холодильных системах и установках кондиционирования, требующих высоких значений холодопроизводительности и возможности работы с несколькими холодильными машинами; типичные области применения включают складские и логистические объекты, торговые холодильные камеры и технологическое охлаждение в пищевой промышленности. Совместимость с фреоном R407C и фланцевыми присоединениями DN125/FL обеспечивает интеграцию в существующие технологические схемы предприятий при условии соблюдения требований по хладопроводу и массо-габаритным параметрам оборудования.
