Испаритель кожухотрубный двухконтурный MIT-BED 920
- Артикул: MIT-BED 920
- Бренд: EKIN / MIT
- Вес кг: 554
- Вместимость по воде дм3: 189,7
- Вместимость по хладагенту дм3: 116,5
- Исполнение: 2-х контурный
- Потери давления кПа: 58
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 900
- Патрубки Вход / Выход мм: DN 200
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 80
- Расход воды м3/час: 160
Описание
Двухконтурный кожухотрубный испаритель MIT-BED 920 (бренд EKIN / MIT) имеет номинальную холодопроизводительность около 900 кВт при работе на хладагенте R407C в расчетных условиях с температурой кипения порядка +2 °C и перепадом температуры теплоносителя 5 K (примерные температуры воды на входе/выходе +12/+7 °C). Объем межтрубного пространства по воде составляет 189,7 л, запас хладагента в трубных пучках — 116,5 л; расчетный расход воды — 160 м3/ч. Гидравлические подключения по воде выполнены под фланец DN200, потери давления при номинальном расходе — 58 кПа; подключения хладагента — два фланцевых ввода/вывода типоразмеров FL 42 и FL 80 по конфигурации двух контуров.

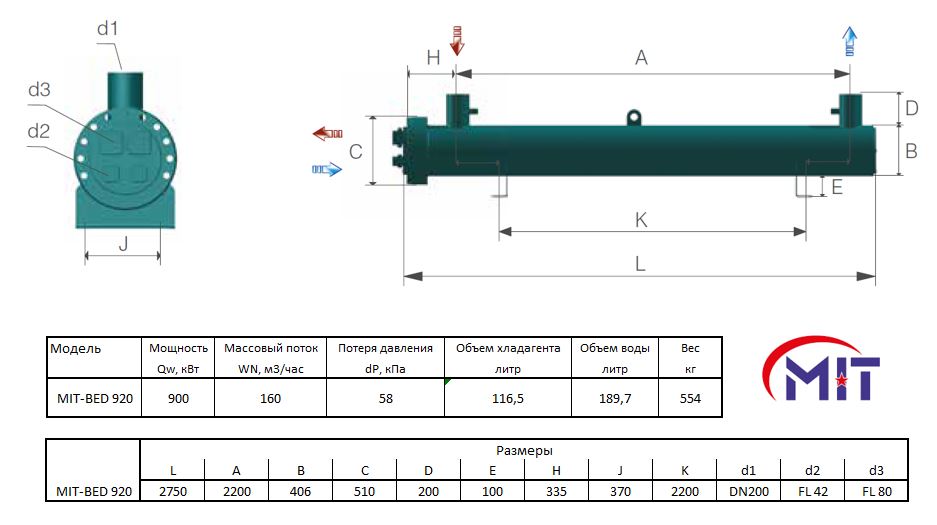

Конструктивно исполнение представляет собой кожух с внутренним пучком теплообменных труб, разделённых на два самостоятельных холодильных контура. Хладагент циркулирует внутри трубного пучка и при кипении отводит тепло от теплоносителя, находящегося в межтрубном пространстве. Разделение на два контура обеспечивает возможность параллельного подключения нескольких холодильных машин или поочерёдной работы контуров для ступенчатого регулирования нагрузки. Фланцевые подключения и заявленные размеры патрубков обеспечивают прямую интеграцию в магистральные трубопроводы крупнопроизводственных систем.
Параметры по объёму холодоагента и межтрубному водяному объёму, а также указанные потери давления и расход воды следует учитывать при расчёте холодильно-производственной схемы, подборе насосного оборудования и при балансировке гидросети. Совместимость с R407C и наличие двух независимых контуров делают испаритель применимым в системах стационарного охлаждения и кондиционирования, а также в технологических холодильных установках для складов, распределительных центров и производственных линий пищевой промышленности, где требуется модульное или поэтапное регулирование холодопроизводительности.
