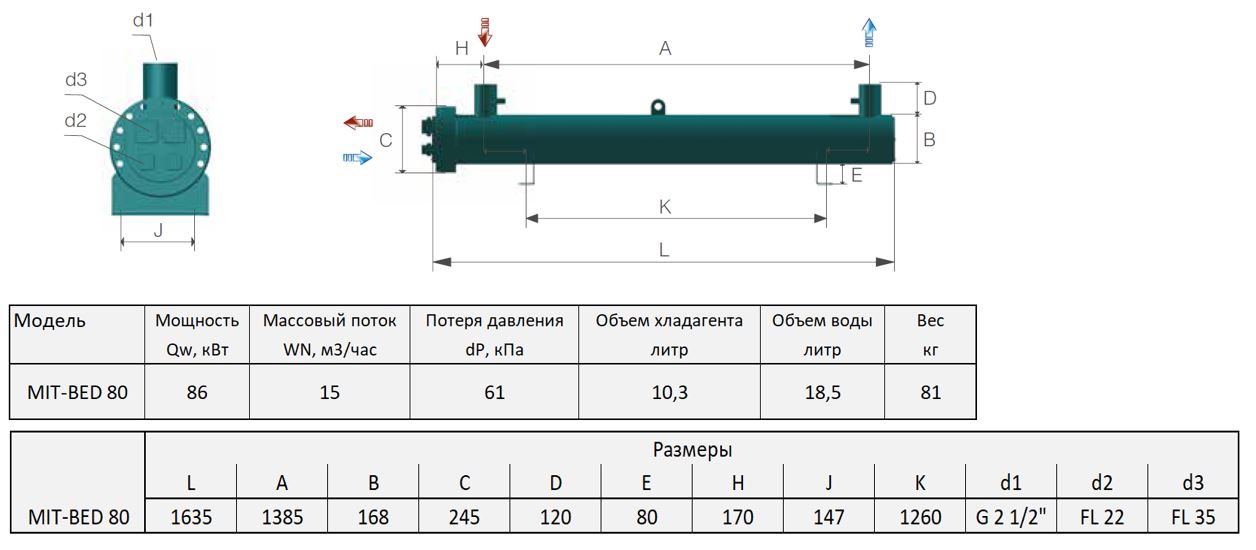

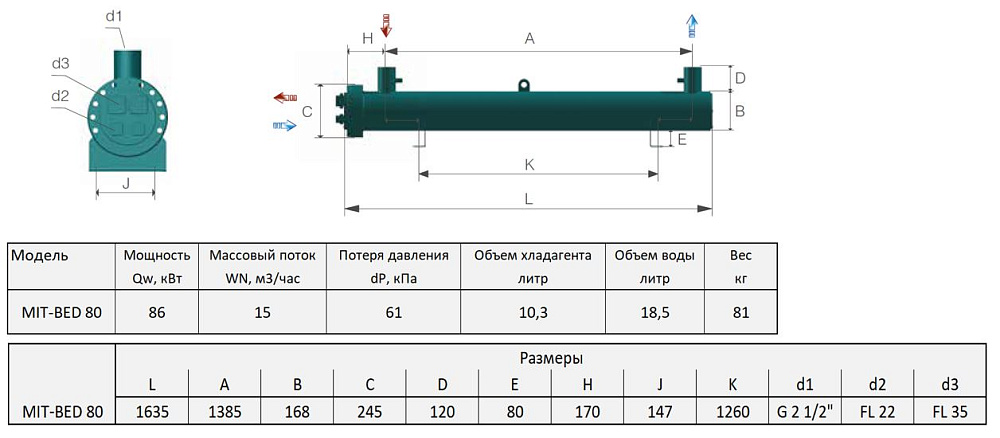

Испаритель кожухотрубный двухконтурный MIT-BED 80
- Артикул: MIT-BED 80
- Бренд: EKIN / MIT
- Вес кг: 81
- Вместимость по воде дм3: 18,5
- Вместимость по хладагенту дм3: 10,3
- Исполнение: 2-х контурный
- Потери давления кПа: 61
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 86
- Патрубки хладагента Вход / Выход: 2x FL 22 / 2x FL 35
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 15
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 80 (бренд EKIN / MIT) рассчитан на работу с хладагентом R407C и имеет номинальную холодопроизводительность 86 кВт при условиях испытания: температура кипения хладагента ≈ +2 °C с перепадом теплообмена 5 K и температурной парой теплоносителя на входе/выходе +12 / +7 °C. Объём межтрубного пространства под воду составляет 18,5 дм3, объём заправки хладагентом — 10,3 дм3; расчётный расход воды при номинальном режиме — 15 м3/ч, потери давления по гидравлической части — порядка 61 кПа. Гидравлические подключения выполнены резьбой G 2 1/2", патрубки хладагента снабжены фитингами FL (вход/выход: 2×FL22 / 2×FL35).
Конструкция представляет собой классическую кожухотрубную схему с пучком теплообменных труб, разделённых на два независимых холодильных контура. Такое разделение позволяет подключать и чередовать несколько холодильных агрегатов или контуров управления для регулировки тепловой нагрузки, а также локализовать обслуживание без полного отключения теплообмена. Хладагент циркулирует внутри трубного пучка и кипит при теплообмене с проточной по межтрубному пространству водой, что определяет необходимость расчёта гидравлической системы с учётом заявленных объёмов и падения напора.
Устройство предназначено для интеграции в системы водяного охлаждения промышленных и коммерческих объектов — холодильно‑технологические линии, камеры и охладители технологических жидкостей в пищевой промышленности, логистике и торговых площадях. Совместимо с трубопроводами и арматурой, рассчитанными на указанные типы соединений (G 2 1/2" и FL‑фитинги), и требует подбора насосного оборудования исходя из расхода 15 м3/ч и давления 61 кПа для обеспечения проектного теплообмена.
