Испаритель кожухотрубный двухконтурный MIT-BED 770
- Артикул: MIT-BED 770
- Бренд: EKIN / MIT
- Вес кг: 528
- Вместимость по воде дм3: 212,5
- Вместимость по хладагенту дм3: 96,7
- Исполнение: 2-х контурный
- Потери давления кПа: 59
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 775

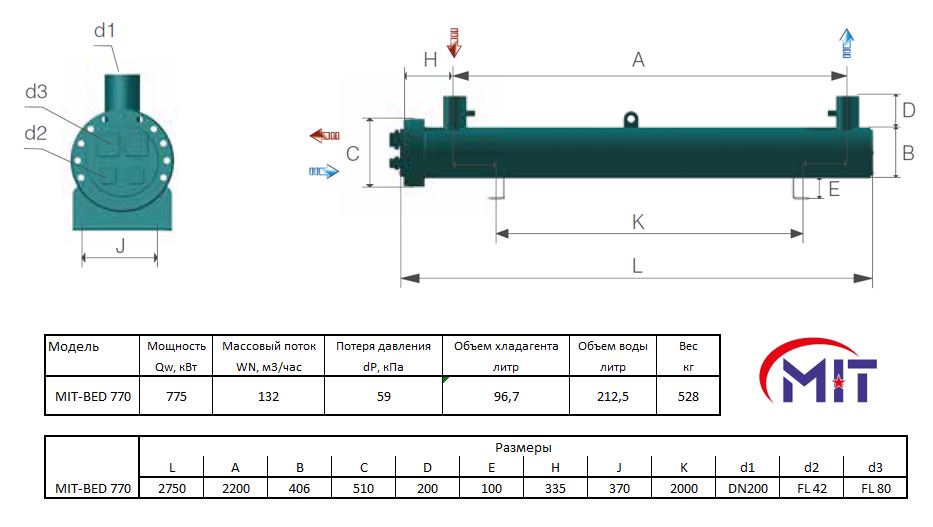

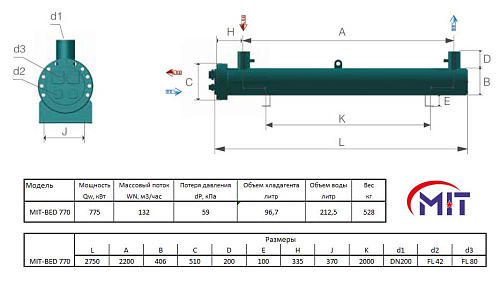

- Патрубки Вход / Выход мм: DN 200
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 80
- Расход воды м3/час: 132
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 770 рассчитан на холодильную производительность 775 кВт при работе на хладагенте R407C в заданных температурных условиях (испарительная точка около +2 °C при межтрубном теплопередающем перепаде 5 K и температуре воды на входе/выходе порядка +12/+7 °C). Номинальная гидравлическая вместимость теплообменника по воде составляет 212,5 дм3, по хладагенту — 96,7 дм3; при номинальной нагрузке через корпус испарителя протекает порядка 132 м3/ч воды с потерей давления примерно 59 кПа между входом и выходом.
Конструктивно устройство выполнено по схеме кожухотрубного испарителя с разделением трубного пучка на два независимых холодильных контура, что обеспечивает возможность подключения нескольких холодильных машин и поэтапной регулировки производительности. Водяная среда циркулирует в межтрубном пространстве, хладагент кипит внутри трубного пучка; для подвода и отвода воды применены патрубки DN 200, для подключения хладагента предусмотрены парные фланцевые выходы 2x FL 42 и 2x FL 80 для каждого контура.
Технологические особенности включают использование двухконтурной компоновки для повышения гибкости управления холодопроизводительностью и обеспечения независимой работы секций теплообмена, а также типичный для кожухотрубных схем принцип кипения хладагента внутри трубного пучка, повышающий эффективность теплообмена при больших теплофлотах. Указанные гидравлические параметры и размеры фланцевых присоединений обеспечивают совместимость с промышленными трубопроводными и холодильными системами.
Испаритель предназначен для интеграции в промышленные холодильные установки в торговле, логистике и пищевой промышленности, где требуются мощности порядка нескольких сотен киловатт. Соединительные размеры и паспортные гидравлические характеристики делают устройство пригодным для использования в системах с централизованными компрессорными агрегатами на хладагенте R407C; при проектировании системы следует учитывать заявленную потерю давления и соответствующим образом подбирать циркуляционные насосы и трубопроводы.
