Испаритель кожухотрубный двухконтурный MIT-BED 70
- Артикул: MIT-BED 70
- Бренд: EKIN / MIT
- Вес кг: 74
- Вместимость по воде дм3: 16,2
- Вместимость по хладагенту дм3: 8,9
- Исполнение: 2-х контурный
- Потери давления кПа: 48
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 74
- Патрубки хладагента Вход / Выход: 2x FL 22 / 2x FL 35
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 13
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 70 разработан для работы в холодильных системах на хладагенте R407C; при нормативных условиях (кипение хладагента около +2 °C и расчетный температурный перепад воды 5 К, Tw = +12/+7 °C) его холодопроизводительность составляет 74 кВт. Внутренние объемы аппарата — примерно 16,2 дм3 для воды и 8,9 дм3 для хладагента; при номинальной нагрузке расчетный расход воды достигает около 13 м3/ч, а гидравлические потери в теплообменнике составляют порядка 48 кПа, что следует учитывать при подборе циркуляционного насоса и магистралей.

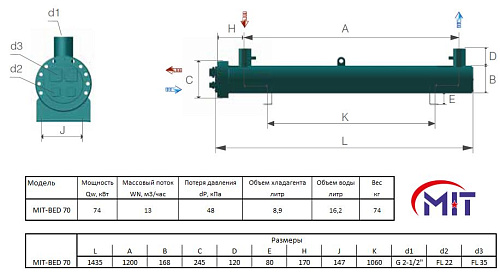

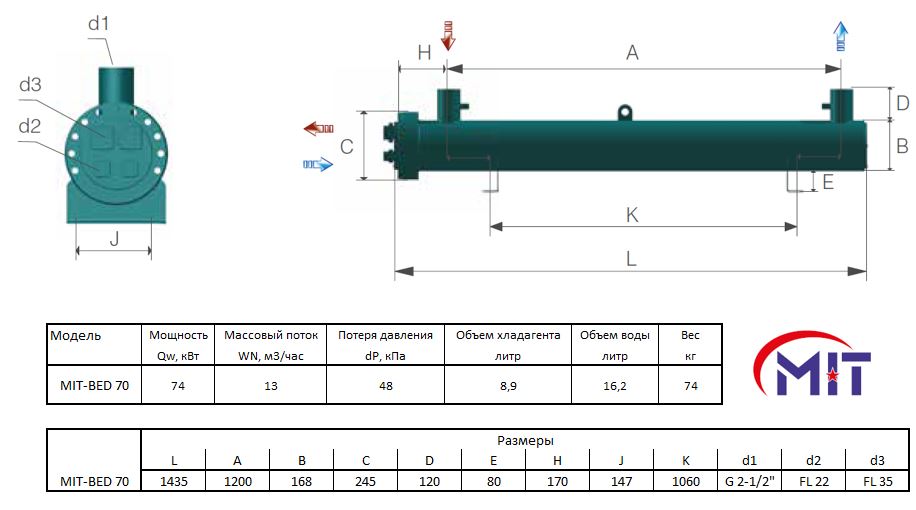

Теплообменник выполнен по классической кожухотрубной схеме: хладагент циркулирует и кипит внутри пучка теплообменных труб, а охлаждаемая жидкость протекает в межтрубном пространстве. Пучки труб разделены на два независимых холодильных контура, что обеспечивает возможность подключения нескольких компрессорных агрегатов и ступенчатое регулирование холодопроизводительности. Для подключения хладагента предусмотрены по два штуцера типов FL22 и FL35, водяные патрубки имеют размер G 2 1/2".
Применение аппарата целесообразно в стационарных промышленных системах охлаждения и кондиционирования, где требуется интеграция с пакетными холодильными машинами на R407C, поэтапное включение холодильных контуров или резервирование. При проектировании системы следует учитывать габариты и размеры фитингов под FL- и G‑соединения, заявленные гидравлические характеристики и требуемые параметры насосного оборудования.
