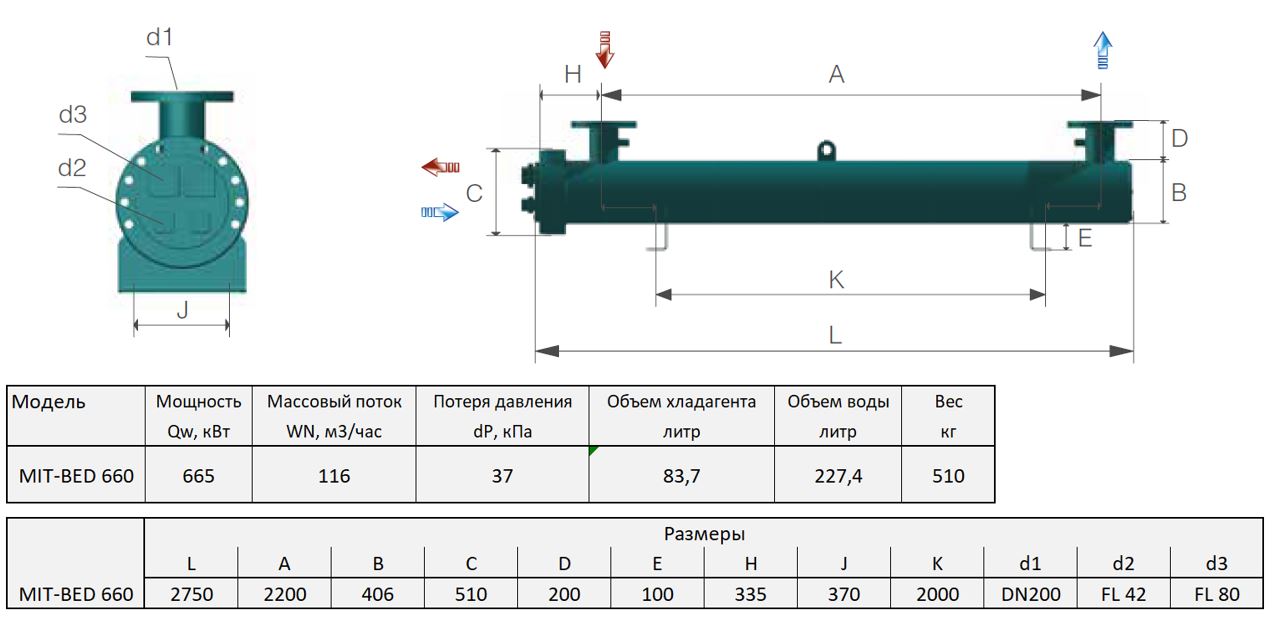

Испаритель кожухотрубный двухконтурный MIT-BED 660
- Артикул: MIT-BED 660
- Бренд: EKIN / MIT
- Вес кг: 510
- Вместимость по воде дм3: 227,4
- Вместимость по хладагенту дм3: 83,7
- Исполнение: 2-х контурный
- Потери давления кПа: 37
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 665
- Патрубки Вход / Выход мм: DN 200
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 80
- Расход воды м3/час: 116
Описание
Испаритель кожухотрубный MIT-BED 660 производства EKIN / MIT представляет собой двухконтурный теплообменник с холодопроизводительностью 665 кВт по хладагенту R407C при расчетных условиях: температура кипения хладагента около +2 °C (Δt = 5 K) и температуре теплоносителя на входе/выходе ≈ +12/+7 °C. Гидравлические параметры включают расчетный расход воды 116 м3/ч и общий водяной объем 227,4 дм3; падение давления на теплообменнике при указанном расходе порядка 37 кПа. Запас хладагента в аппарате составляет 83,7 дм3, теплообменник имеет трубные и кожуховые патрубки воды DN 200, а выводы хладагента выполнены как два комплекта фланцевых соединений (2×FL42 и 2×FL80) для каждого контура.
Конструкция выполнена по схеме кожух–трубный теплообменник с разделением пучка труб на два независимых холодильных контура, что обеспечивает возможность поочередного или параллельного подключения нескольких холодильных машин и ступенчатого регулирования холодопроизводительности. Внутренний теплообменный процесс предполагает кипение хладагента внутри трубных пучков при одновременном циркулировании воды в межтрубном пространстве; расположение и размеры патрубков рассчитаны для подключаемых магистралей DN200 и для организации раздельной подводки и отвода хладагента по каждому контуру.
Аппарат рассчитан для интеграции в промышленные холодильные схемы и технологические контуры предприятий торговли, логистики и пищевой промышленности, где требуются высокие тепловые нагрузки и возможность поэтапного управления производительностью. При проектировании системы следует учитывать указанные гидравлические характеристики (расход воды 116 м3/ч и падение давления ≈37 кПа) для подбора циркуляционных насосов и учитывать объемы воды и хладагента при выполнении холодовой и газовой балансировки системы; присоединительные диаметры DN200 и фланцевые выводы хладагента обеспечивают совместимость с магистральными разводками соответствующего типа.
