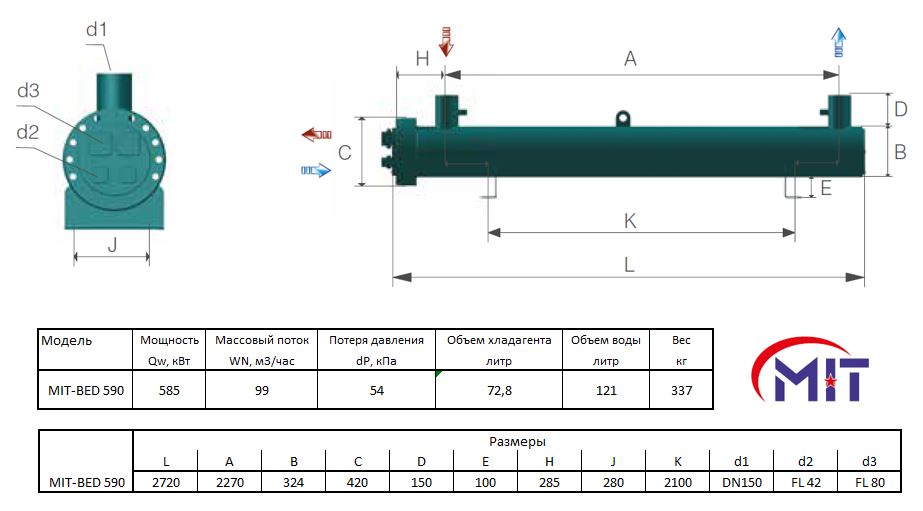

Испаритель кожухотрубный двухконтурный MIT-BED 590
- Артикул: MIT-BED 590
- Бренд: EKIN / MIT
- Вес кг: 337
- Вместимость по воде дм3: 121
- Вместимость по хладагенту дм3: 72,8
- Исполнение: 2-х контурный
- Потери давления кПа: 54
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 585
- Патрубки Вход / Выход мм: DN 150
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 80
- Расход воды м3/час: 99
Описание
Кожухотрубный испаритель MIT-BED 590 производства EKIN/MIT выполнен в двухконтурном исполнении и рассчитан на работу с хладагентом R407C; номинальная холодопроизводительность при условиях испарения с температурой кипения +2 °C (перегрев 5 K) и температурном режиме воды на входе/выходе +12/+7 °C составляет 585 кВт. Гидравлические параметры включают расход воды через межтрубное пространство около 99 м3/ч, внутренний объём воды порядка 121 дм3 и объём хладагента в трубной системе 72,8 дм3; паспортные потери давления по воде через теплообменник составляют 54 кПа.
Конструктивно аппарат выполнен по схеме кожух–трубный теплообменник: хладагент испаряется внутри пучков теплообменных труб, а охлаждаемая жидкость циркулирует в межтрубном объёме. Трубные пучки разделены на два независимых холодильных контура с отдельными фланцевыми выводами хладагента (комплекты подключений 2×FL 42 и 2×FL 80), что обеспечивает возможность подключения нескольких компрессорных агрегатов и поэтапного регулирования мощности. Подвод и отвод воды выполнены через фланцевые патрубки DN150, что влияет на требования к проектированию гидросети.
Испаритель предназначен для включения в промышленные и коммерческие холодильные схемы: центральные холодоснабжающие установки, камеры хранения и технологические процессы пищевой промышленности и логистики. Двухконтурная схема и указанные гидравлические параметры следует учитывать при согласовании с насосным оборудованием, трубопроводными трассами и схемой агрегирования холодильных машин.
