Испаритель кожухотрубный двухконтурный MIT-BED 40
- Артикул: MIT-BED 40
- Бренд: EKIN / MIT
- Вес кг: 49
- Вместимость по воде дм3: 8,7
- Вместимость по хладагенту дм3: 5,4
- Исполнение: 2-х контурный
- Потери давления кПа: 45
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 42
- Патрубки хладагента Вход / Выход: 2x FL 16 / 2x FL 28
- Патрубки Вход / Выход дюйм: G 2"
- Расход воды м3/час: 8
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 40 (бренд EKIN / MIT) рассчитан на холодопроизводительность порядка 42 кВт при работе на хладагенте R407C в условиях испарения около +2 °C и температурного перепада теплоносителя порядка 5 K (примерные температуры воды на входе/выходе +12/+7 °C). Расчетный расход воды через межтрубное пространство составляет примерно 8 м3/ч, внутренние объемы теплообменника: емкость по воде около 8,7 дм3 и емкость по хладагенту около 5,4 дм3; гидравлические потери при протоке воды оцениваются в 45 кПа.

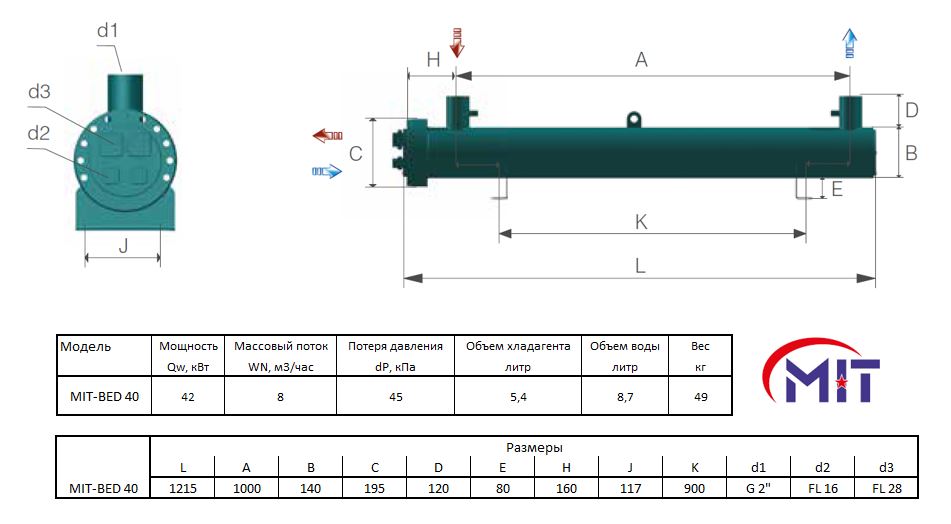

Конструктивно испаритель выполнен по схеме кожухотрубного теплообменника с разделением трубного пучка на два независимых холодильных контура, что обеспечивает возможность параллельного присоединения двух холодильных агрегатов и ступенчатого регулирования производительности. Патрубки хладагента представлены двумя входами и двумя выходами с исполнением FL 16 и FL 28 соответственно, для теплоносителя предусмотрены присоединения G 2". Конфигурация разводки и разделение контуров позволяют организовать последовательную или параллельную работу контуров в составе систем средней и промышленной мощности.
Устройство предназначено для интеграции в холодильные и климатические схемы предприятий торговли, логистики и пищевой промышленности, где требуется выработка холодоносителя при указанных температурных режимах и производительности. При проектировании систем следует учитывать заявленный расход воды и падение давления для подбора циркуляционного насоса и гидравлических сопротивлений магистралей, а также обеспечить соответствующие присоединения по типоразмерам FL и G 2" для встраивания в существующие трубопроводные схемы.
