Испаритель кожухотрубный двухконтурный MIT-BED 340
- Артикул: MIT-BED 340
- Бренд: EKIN / MIT
- Вес кг: 237
- Вместимость по воде дм3: 93
- Вместимость по хладагенту дм3: 41,7
- Исполнение: 2-х контурный
- Потери давления кПа: 50
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 345
- Патрубки Вход / Выход мм: DN 125
- Патрубки хладагента Вход / Выход: 2x FL 42 / 2x FL 67
- Расход воды м3/час: 59
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 340 рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность 345 кВт в указанном температурном режиме (T0=+2/dt5, Tw=+12/+7). Гидравлические параметры включают объём воды в аппарате 93 дм3 и расчетный расход порядка 59 м3/ч, при этом гидравлические потери по проточной части составляют примерно 50 кПа, что необходимо учитывать при подборе циркуляционной помпы и арматуры. Ёмкость по хладагенту 41,7 дм3 служит ориентиром для расчёта заправки и обслуживания холодильной установки.

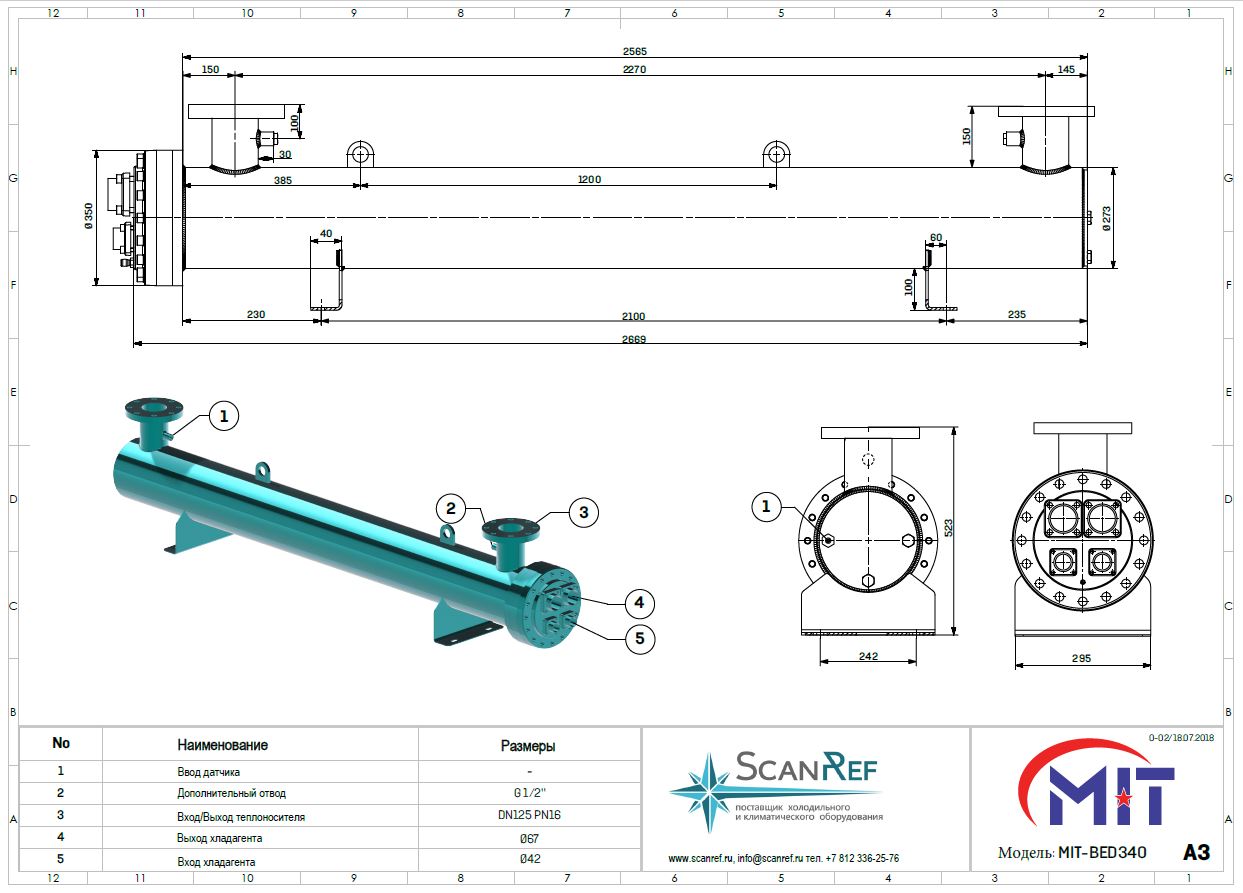

Конструкция выполнена по схеме кожухотрубного теплообменника с пучком теплообменных труб, в которых происходит кипение хладагента, а охлаждаемая жидкость циркулирует во внешнем объёме корпуса. Аппарат содержит два независимых холодильных контура, каждый из которых имеет свои патрубки подвода и отбора хладагента (комплект фланцев 2×FL42 и 2×FL67), что позволяет подключать несколько холодильных агрегатов и реализовывать поэтапное регулирование мощности. Для подсоединения теплоносителя предусмотрены патрубки DN125 для входа и выхода воды.
Теплообмен реализуется за счёт интенсивного фазового перехода хладагента внутри трубного пучка, что определяет требования к гидравлическому режиму и обеспечению оттока паров и масла при эксплуатации с R407C. Двухконтурная компоновка облегчает технологическую интеграцию в состав агрегированных холодильных систем и упрощает проведение пусконаладочных работ, связанных с поэтапным заполнением и опрессовкой контуров.
Применение целесообразно в системах промышленного охлаждения и кондиционирования с централизованными чиллерными схемами, где требуются крупные холодопроизводительности и возможность ступенчатого управления мощностью; аппарат совместим с установками, рассчитанными на указанные гидравлические параметры и условие подключения хладагента через предлагаемые фланцевые патрубки. Для корректной интеграции следует учитывать объём заправки хладагентом и гидравлические потери при проектировании вспомогательных систем.
