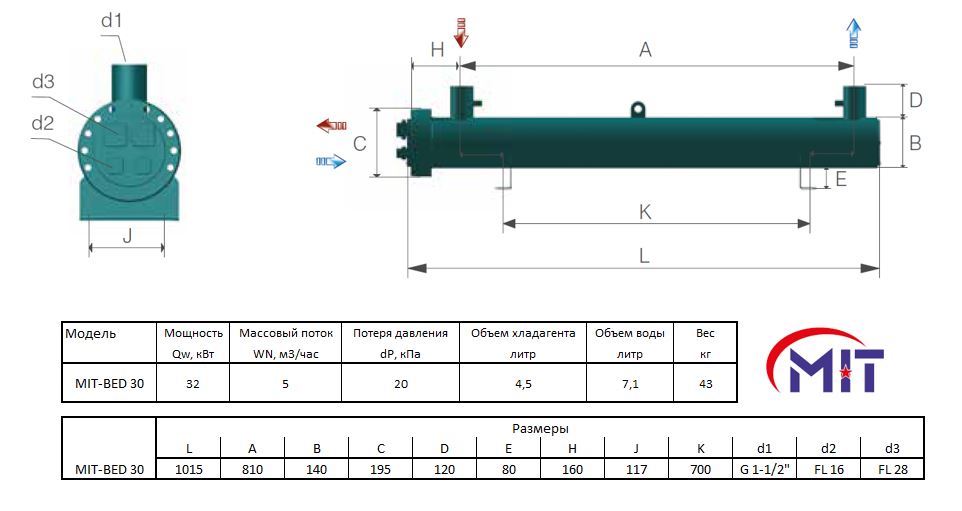

Испаритель кожухотрубный двухконтурный MIT-BED 30
- Артикул: MIT-BED 30
- Бренд: EKIN / MIT
- Вес кг: 43
- Вместимость по воде дм3: 7,1
- Вместимость по хладагенту дм3: 4,5
- Исполнение: 2-х контурный
- Потери давления кПа: 20
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 32
- Патрубки хладагента Вход / Выход: 2x FL 16 / 2x FL 28
- Патрубки Вход / Выход дюйм: G 1 1/2"
- Расход воды м3/час: 5
Описание
Испаритель кожухотрубный MIT-BED 30 выполнен как двухконтурный теплообменник с рабочей холодопроизводительностью около 32 кВт при использовании хладагента R407C и заданных температурных условиях (испарение при T0 = +2 °C, температурный напор теплоносителя примерно +12 °C на входе и +7 °C на выходе). Расчётный расход воды через межтрубное пространство составляет 5 м3/ч, при этом ориентировые гидравлические потери в водяной цепи составляют порядка 20 кПа. Внутренние объёмы теплообменника: удерживаемый объём воды — 7,1 дм3, объём хладагента в трубной системе — 4,5 дм3.
Конструкция представляет собой кожух с наборами теплообменных труб, разделённых на два независимых холодильных контура; хладагент циркулирует внутри пучков труб и при кипении отводит тепло от протекающей по межтрубному пространству воды. Двухконтурное исполнение обеспечивает возможность последовательного или параллельного подключения двух холодильных агрегатов и модуляции холодопроизводительности. Для присоединения хладагента предусмотрены патрубки: входы — по 2 шт. FL16, выходы — по 2 шт. FL28; водяные подсоединения выполнены в резьбовом исполнении G 1 1/2".
Испаритель рассчитан на интеграцию в промышленные холодильные и кондиционирующие установки, совместим с системами, использующими R407C, и подходит для применения в складских, торговых и пищевых технологических контурах, где требуется разделение холодильной нагрузки на два контура и гидравлический расход порядка 5 м3/ч. При проектировании системы необходимо учитывать размеры и тип присоединений, объём удерживаемого хладагента и гидравлические потери для корректного подбора насосного и компрессорного оборудования.
