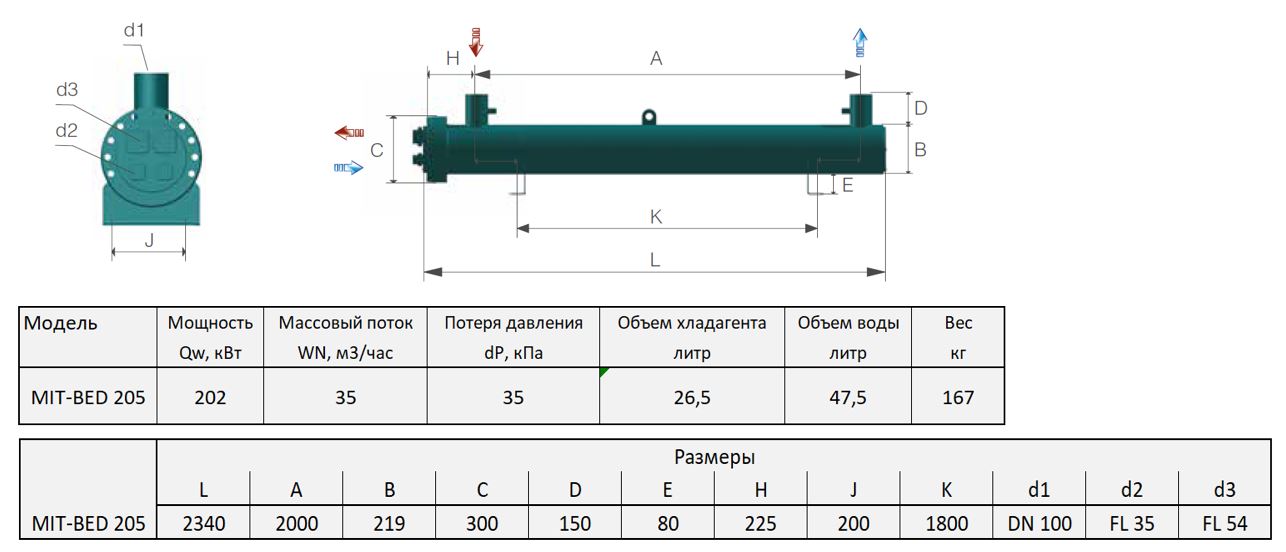

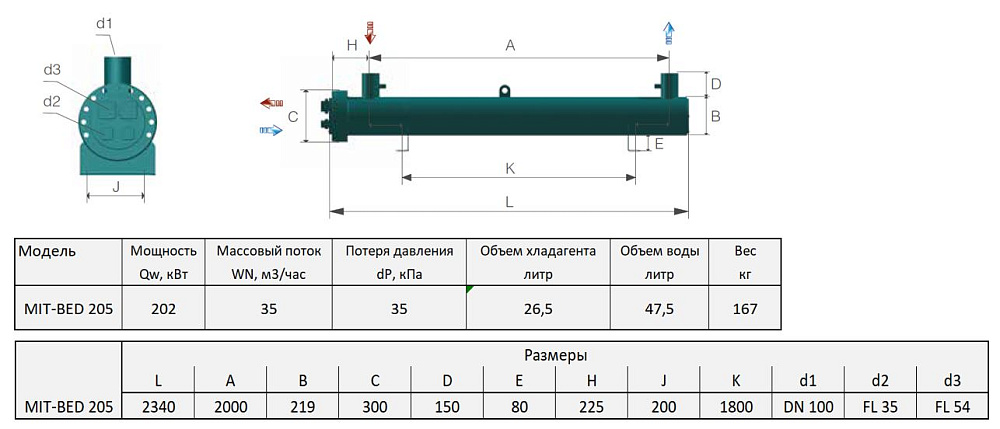

Испаритель кожухотрубный двухконтурный MIT-BED 205
- Артикул: MIT-BED 205
- Бренд: EKIN / MIT
- Вес кг: 167
- Вместимость по воде дм3: 47,5
- Вместимость по хладагенту дм3: 26,5
- Исполнение: 2-х контурный
- Потери давления кПа: 35
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 202
- Патрубки Вход / Выход мм: DN 100
- Патрубки хладагента Вход / Выход: 2x FL 35 / 2x FL 54
- Расход воды м3/час: 35
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 205 (производитель EKIN / MIT) имеет холодопроизводительность 202 кВт при работе на хладагенте R407C в условиях испытания: температура кипения хладагента около +2 °C, перепад температур по воде по примеру +12/+7 °C. Расход межтрубной воды при этих условиях составляет около 35 м3/ч; объём водяной полости аппарата — 47,5 дм3, объём заправки хладагентом — 26,5 дм3, а потери давления на водной стороне — порядка 35 кПа. Для присоединения воды применены фланцевые патрубки DN100; выводы для хладагента выполнены в виде двух пар фланцевых подключений (FL 35 и FL 54), соответствующих двухконтурной конфигурации.
Кожухотрубная конструкция предусматривает кипение хладагента внутри пучка теплообменных труб при протекании воды в межтрубном пространстве; трубные пучки разделены на два независимых холодильных контура, что обеспечивает возможность последовательного или параллельного подключения нескольких холодильных агрегатов и ступенчатого регулирования производительности. Расположение фланцев и количество самостоятельных контуров упрощают интеграцию в магистральную разводку и обслуживание при эксплуатации в составе технологической установки.
Использование хладагента R407C и заявленные гидравлические параметры (расход, объёмы, потери давления и размеры присоединений) определяют требования при проектировании системы: подбор циркуляционного насоса и армaturen, расчёт заправки и учёт разделения контуров при балансировке. Конструкция ориентирована на применение в промышленных системах охлаждения и кондиционирования, в том числе в холодильных камерах и технологических системах пищевой и складской логистики, где необходима поэтапная регулировка холодопроизводительности.
