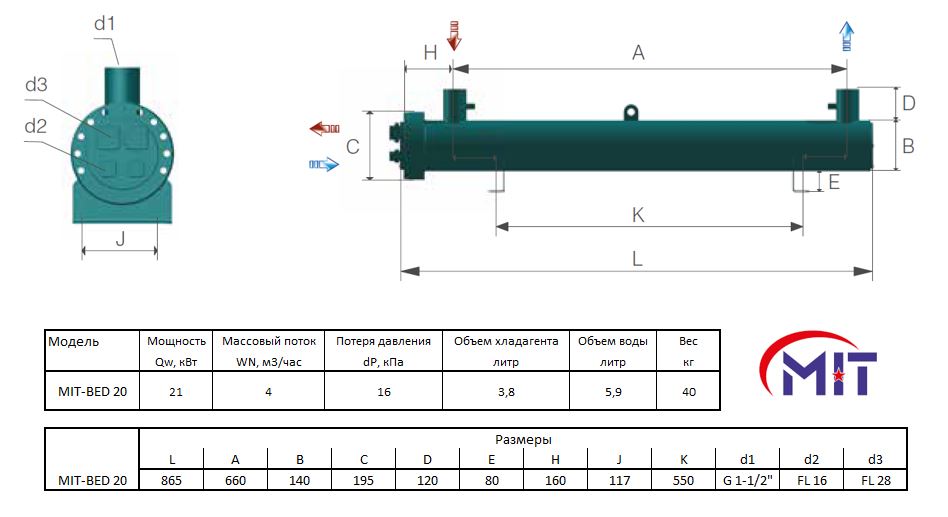

Испаритель кожухотрубный двухконтурный MIT-BED 20
- Артикул: MIT-BED 20
- Бренд: EKIN / MIT
- Вес кг: 40
- Вместимость по воде дм3: 5,9
- Вместимость по хладагенту дм3: 3,8
- Исполнение: 2-х контурный
- Потери давления кПа: 16
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 21
- Патрубки хладагента Вход / Выход: 2x FL 16 / 2x FL 28
- Патрубки Вход / Выход дюйм: G 1 1/2"
- Расход воды м3/час: 4
Описание
Испаритель кожухотрубный MIT-BED 20 разработан для работы с хладагентом R407C и обеспечивает холодопроизводительность 21 кВт при условии кипения хладагента около +2 °C и температуре теплоносителя на входе/выходе +12/+7 °C (дельта T = 5 K). Номинальный расход воды через теплообменник составляет 4,0 м3/ч, объём межтрубного пространства по воде — 5,9 дм3, объём хладагента внутри трубного пучка — 3,8 дм3; сопротивление гидросистемы на стороне воды при расчётном режиме — 16 кПа.
Конструктивно устройство представляет собой кожухотрубный теплообменник с двумя независимыми холодильными контурами: трубные пучки разделены на два блока, каждый из которых имеет собственные патрубки хладагента для подключения отдельного холодильного агрегата. Патрубки хладагента выполнены в фланцевом исполнении и рассчитаны на последовательное или параллельное подключение контуров; водяные подключения выполнены в размере G 1 1/2". Такая схема обеспечивает возможность поэтапного регулирования тепловой нагрузки и организацию резервирования оборудования.
Испаритель предназначен для включения в циркуляционные системы холодоснабжения на объектах торговли, логистики и пищевой промышленности, где требуются стационарные охладительные контуры с использованием R407C и теплоносителя с изменением температуры порядка 5 K; конструкция и габариты патрубков обеспечивают совместимость с типовыми гидравлическими и холодильными магистралями соответствующего класса.
