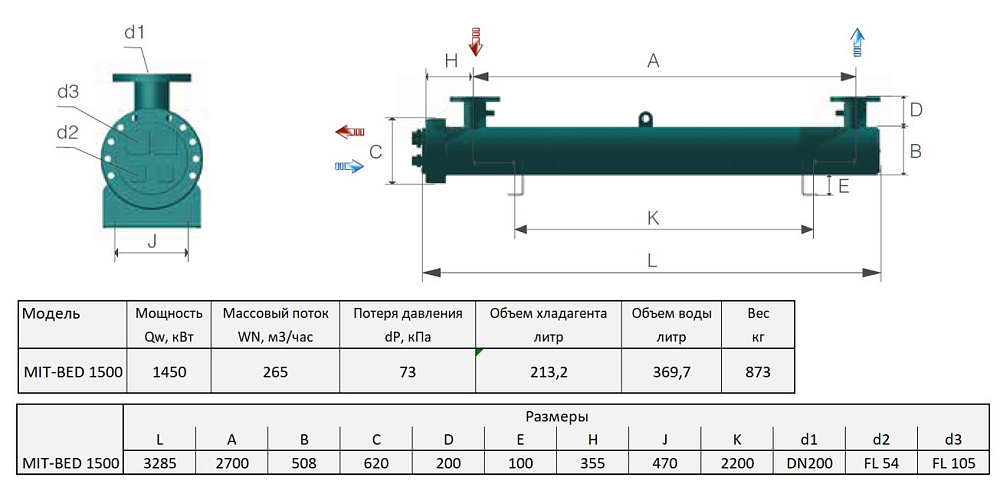

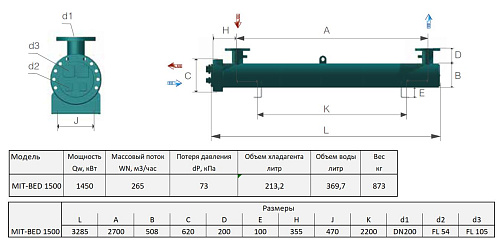

Испаритель кожухотрубный двухконтурный MIT-BED 1500
- Артикул: MIT-BED 1500
- Бренд: EKIN / MIT
- Вес кг: 873
- Вместимость по воде дм3: 369,7
- Вместимость по хладагенту дм3: 213,2
- Исполнение: 2-х контурный
- Потери давления кПа: 73
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1450
- Патрубки Вход / Выход мм: DN 200
- Патрубки хладагента Вход / Выход: 2x FL 54 / 2x FL 105
- Расход воды м3/час: 265
Описание
Испаритель MIT-BED 1500 производства EKIN / MIT рассчитан на работу с хладагентом R407C и имеет номинальную холодопроизводительность 1450 кВт при условиях испытания с испарительной температурой около +2 °C и температурой воды на входе/выходе порядка +12/+7 °C; расчетная пропускная способность по воде составляет 265 м³/ч, что при указанной теплопроизводительности соответствует ориентировочному температурному перепаду воды ≈4,7 °C. Внутренние объёмы аппарата составляют примерно 369,7 дм³ по воде и 213,2 дм³ по хладагенту; потери давления в рабочем потоке воды на номинальной нагрузке — приблизительно 73 кПа, что следует учитывать при расчёте насосной станции и гидравлической интеграции.
Конструктивно устройство представляет собой кожухотрубный испаритель с разделёнными пучками теплообменных труб в двух независимых холодильных контурах; хладагент циркулирует внутри труб и кипит, отводя тепло от воды, протекающей в межтрубном пространстве. Двухконтурное исполнение позволяет подключать поочерёдно или параллельно несколько холодильных агрегатов для ступенчатого регулирования производительности и упрощает схемы сервисного разделения. Входные и выходные водяные патрубки выполнены под фланцевое присоединение DN200, подвод/отвод хладагента реализован через две пары фланцевых соединений FL54 и FL105, что определяет требования к магистралям хладагента и фитингам при монтаже.
Применение испарителя ориентировано на крупнотоннажные холодильные системы предприятий торговли, логистических складов и пищевой промышленности, где требуется централизованный теплообмен с возможностью поэтапного включения холодильных машин; устройство проектировано для эксплуатации в системах с хладагентом R407C и интеграции в существующие гидравлические и хладонитные схемы с учётом указанных объёмов, напорных характеристик и фланцевых присоединений.
