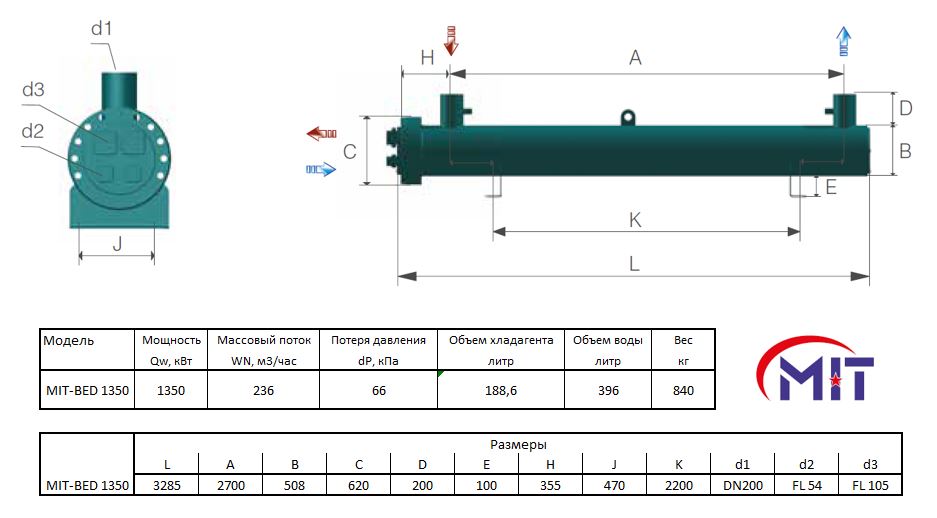

Испаритель кожухотрубный двухконтурный MIT-BED 1350
- Артикул: MIT-BED 1350
- Бренд: EKIN / MIT
- Вес кг: 840
- Вместимость по воде дм3: 396
- Вместимость по хладагенту дм3: 188,6
- Исполнение: 2-х контурный
- Потери давления кПа: 66
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 1350
- Патрубки Вход / Выход мм: DN 200
- Патрубки хладагента Вход / Выход: 2x FL 54 / 2x FL 105
- Расход воды м3/час: 236
Описание
Испаритель кожухотрубный двухконтурный MIT-BED 1350 (бренд EKIN / MIT) рассчитан на работу с хладагентом R407C; номинальная холодопроизводительность при условиях T0 = +2 °C и перепаде температуры теплоносителя 5 K (поставка/возврат воды +12/+7 °C) составляет 1350 кВт. Корпус аппарата вмещает около 396 литров воды, расчетный расход водного контура при номинальной нагрузке — порядка 236 м3/ч, а внутренний объем хладагента — 188,6 литра; гидравлические потери в водном контуре при номинальном потоке составляют примерно 66 кПа. Для присоединения водного контура использованы фланцы DN200, для подключения холодильных магистралей предусмотрены пары фланцевых патрубков 2×FL54 и 2×FL105.
Конструкция устройства представляет собой классическое кожухотрубное исполнение с пучком теплообменных труб, в которых при работе происходит кипение хладагента, а теплоноситель протекает в межтрубном пространстве. Пучок разделён на два независимых холодильных контура, что позволяет подключать несколько холодильных агрегатов и реализовать поэтапную регулировку производительности и резервирование. Наличие двух наборов фланцевых выводов хладагента упрощает разграничение контуров и организацию сервисных операций.
Габаритные и объемные параметры аппарата обуславливают требования к системам обслуживания и интеграции: значительный объем воды и большой расход требуют соответствующей гидравлической схемы с насосами и балансировкой, а крупная хладонная заправка предъявляет требования к учёту и обслуживанию хладагента в соответствии с нормативами. Подключение по фланцам DN200 и конструкция двухконтурного пучка делают данное изделие пригодным для включения в централизованные системы охлаждения промышленных объектов и предприятий пищевой промышленности, складов и распределительных логистических комплексов, где предполагается использование нескольких компрессорных агрегатов и крупнотоннажных циркуляционных контуров.
