Испаритель кожухотрубный двухконтурный MIT-BED 135
- Артикул: MIT-BED 135
- Бренд: EKIN / MIT
- Вес кг: 112
- Вместимость по воде дм3: 27,4
- Вместимость по хладагенту дм3: 15,3
- Исполнение: 2-х контурный
- Потери давления кПа: 49
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 135
- Патрубки хладагента Вход / Выход: 2x FL 22 / 2x FL 42
- Патрубки Вход / Выход дюйм: G 3"
- Расход воды м3/час: 22
Описание
Испаритель кожухотрубный MIT-BED 135 выполнен в двухконтурном исполнении и рассчитан на работу с хладагентом R407C; номинальная холодопроизводительность заявлена 135 кВт при контрольных условиях: температура кипения хладагента T0 = +2 °C, перепад температур 5 K и температурном режиме теплоносителя на входе/выходе +12/+7 °C. При проектной производительности проточный расход воды через межтрубное пространство составляет 22 м3/ч, а гидравлическое сопротивление на стороне теплоносителя — около 49 кПа, что необходимо учитывать при расчетах насосной станции.

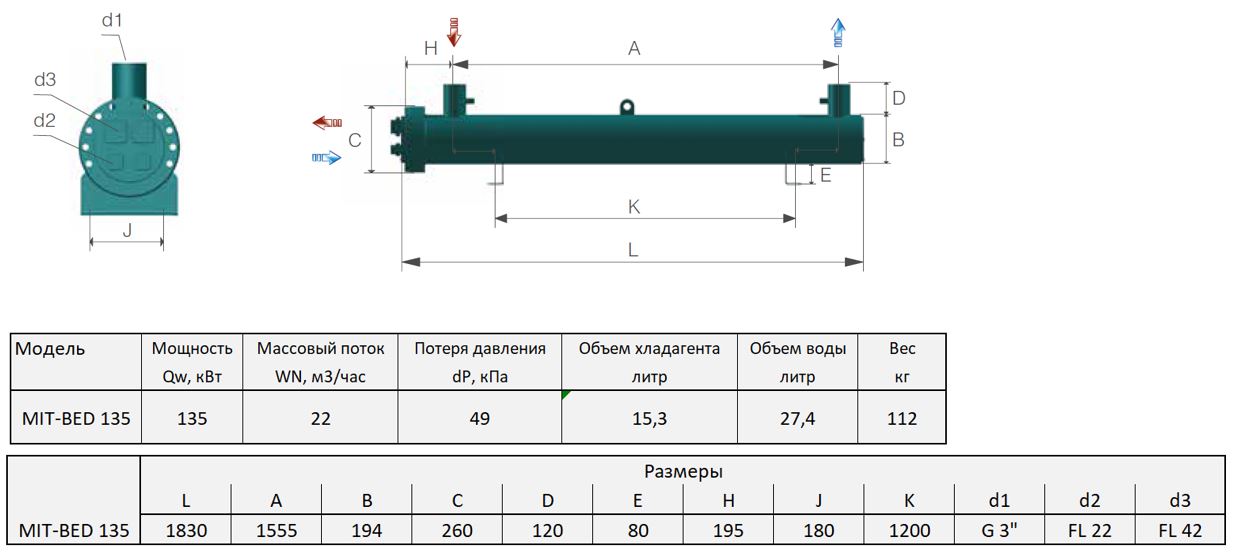

Конструктивно устройство представляет собой классическую кожухотрубную компоновку с теплообменными пучками, разделёнными на два независимых холодильных контура, что позволяет подключать несколько холодильных машин или поэтапно модулировать производительность. Патрубки для подключения хладагента выполнены в виде двух наборов фланцев (2x FL 22 и 2x FL 42), а гидравлические патрубки теплоносителя имеют резьбовое соединение G 3", что обеспечивает совместимость с типовыми магистралями и упрощает подключение в составе агрегатов.
Объёмы внутренней ёмкости — 27,4 дм3 по воде и 15,3 дм3 по хладагенту — определяют величину хладообразующей и гидравлической инерции и служат исходными данными при расчёте холодильного заряда и регулирования процесса. Двухконтурная схема и доступные соединения позволяют применять стандартные средства контроля и балансировки потоков, включая распределительные коллектора и запорно-регулирующую арматуру.
Испаритель предназначен для интеграции в промышленные холодильные и кондиционирующие установки для торговых и логистических объектов, предприятий пищевой промышленности и сопутствующей инфраструктуры, где требуются модульность холодильной схемы и работа по заданным температурным режимам; совместим с системами на базе R407C и с конфигурациями, предусматривающими использование нескольких компрессорных блоков.
