Испаритель кожухотрубный двухконтурный MIT-BED 100
- Артикул: MIT-BED 100
- Бренд: EKIN / MIT
- Вес кг: 85
- Вместимость по воде дм3: 20,4
- Вместимость по хладагенту дм3: 11,2
- Исполнение: 2-х контурный
- Потери давления кПа: 64
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 104
- Патрубки хладагента Вход / Выход: 2x FL 22 / 2x FL 35
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 18
Описание
Испаритель кожухотрубный MIT-BED 100 (бренд EKIN / MIT) представляет собой двухконтурный теплообменник для систем на хладагенте R407C; его расчетная холодопроизводительность составляет 104 кВт при заданных рабочих параметрах (температура кипения ≈ +2 °C с перепадом 5 K, температурный режим воды на входе/выходе +12/+7 °C). Объем межтрубного пространства для воды — 20,4 дм³, объем хладагента внутри пучков труб — 11,2 дм³; гидравлический расход воды через кожух примерно 18 м³/ч, а суммарные потери давления по хладагенту в теплообменнике — порядка 64 кПа.

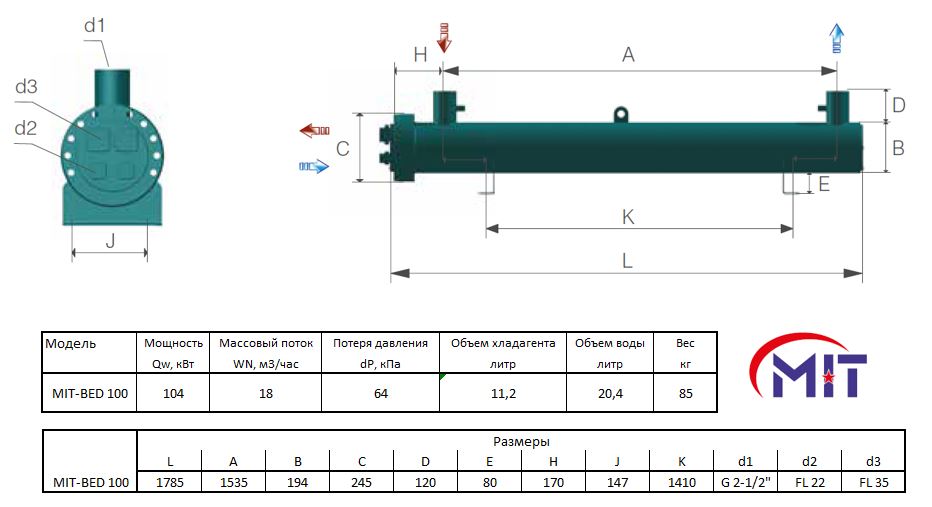

Конструкция представляет собой кожухотрубный корпус с двумя независимыми холодильными контурами, каждый из которых имеет собственные патрубки подачи и отбора хладагента (обозначены как 2x FL 22 и 2x FL 35). Теплообменные пучки выполнены таким образом, что хладагент кипит внутри труб, а теплоноситель циркулирует по межтрубному пространству; наличие двух контуров обеспечивает возможность поэтапного подключения нескольких компрессорных агрегатов и регулировки производительности. Водяные патрубки выполнены с резьбовым присоединением G 2 1/2".
Испаритель рассчитан на интеграцию в промышленные холодильные и технологические контуры для торговых и пищевых предприятий, логистических складов и камер охлаждения, где требуется реализация ступенчатого управления холодопроизводительностью с помощью нескольких холодильных машин. При проектировании системы следует учитывать заявленные гидравлические параметры — расход воды и потери давления по хладагенту — для корректного подбора насосного и компрессорного оборудования, арматуры и трасс соединений.
