КОНТРОЛЛЕР CAREL IR33+ SMART 16A 115 TO 230 VAC 2NTC/PTC 2D.I. SCREW TERM. GERMAN

Описание

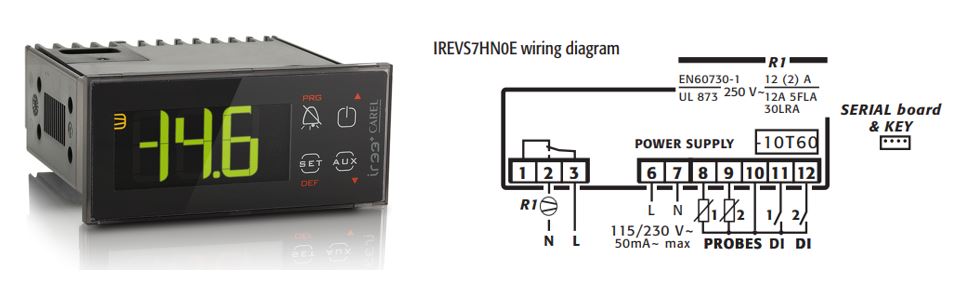

Панельный контроллер семейства IR33+ от CAREL рассчитан на питание в широком диапазоне переменного напряжения 115–230 В и оснащён встроенным электромеханическим исполнительным элементом с номиналом коммутации 16 A, что определяет возможности непосредственного включения нагрузок холодильной и климатической автоматики в пределах указанного тока. Устройство принимает показания двух температурных датчиков типов NTC или PTC и имеет два дискретных входа для внешних сигналов управления или мониторинга; для визуализации температуры интегрирован трёхразрядный светодиодный индикатор, при необходимости поддерживается подключение дополнительного внешнего дисплея через соответствующий интерфейс.

Конструкция предназначена для установки в переднюю панель; электрические подключения выполнены через винтовые клеммы, обеспечивающие надёжность внешней проводки и удобство монтажа в шкафах управления. Встроенное электромеханическое реле и разъёмы для датчиков размещены в задней части корпуса, что упрощает разводку кабелей и интеграцию с другими элементами системы.

В качестве рабочих технологий используются типовые схемы измерения по термисторам NTC/PTC и дискретная коммутация через электромеханическое реле; применён светодиодный индикатор для отображения температурных значений и состояния каналов управления. Винтовые клеммники реализуют классический способ подключения к внешним цепям, обеспечивая совместимость с промышленными кабельными решениями.

Контроллер применяется в системах холодильной и климатической автоматики для торговли, складов и пищевого производства при необходимости панельного управления и контроля температурных зон; совместим с дополнительными модулями отображения и стандартными датчиками NTC/PTC, а также может использоваться для управления нагрузками и цепями сигнализации в пределах возможностей встроенного реле.

Документация

Описание
(208.26 Kb)

Инструкция
(3 524.07 Kb)

Декларация о соответствии
(964.06 Kb)
