КОНТРОЛЛЕР CAREL IR33+ SMART 16A 8A 8A 8A 115 TO 230 VAC 2NTC/PTC 2D.I. RTC SCREW TERM. GERMAN

Описание

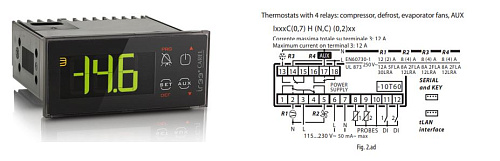

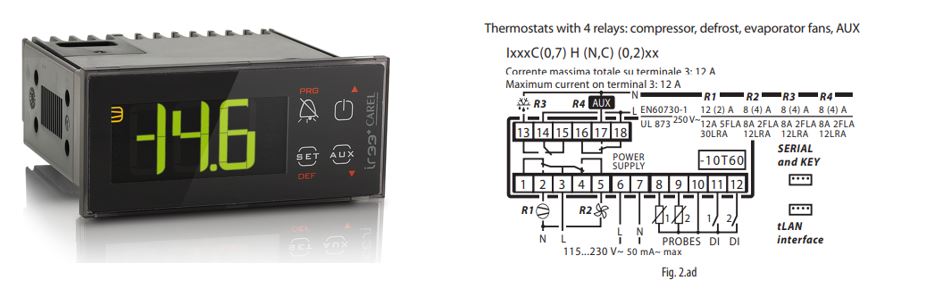

Контроллер CAREL семейства IR33+ рассчитан на питание в широком диапазоне переменного напряжения 115–230 В и обеспечивает интерфейсы для двух температурных датчиков с поддержкой типовых термисторов NTC/PTC и двух цифровых входов. Устройство оснащено четырьмя выходами в виде электромеханических реле с разной коммутационной способностью: один силовой канал на 16 A и три канала по 8 A; встроенные часы реального времени обеспечивают возможность привязки событий к календарно-временному графику.

Конструкция предназначена для установки в монтажную панель и выполнена с доступными винтовыми клеммами для подключения питания, датчиков и периферии. На лицевой панели расположен трёхзначный светодиодный индикатор для отображения температуры и пиктограммы состояния; предусмотрен интерфейс для подключения дополнительного внешнего дисплея с целью отображения показаний дополнительного (третьего) датчика.

В технической реализации использованы стандартные для отрасли решения: электромеханические реле для коммутации переменных нагрузок, поддержка термисторных датчиков NTC/PTC для прямого подключения, RTC для таймерных функций и винтовые клеммные соединения для надёжного электрического контакта. Светодиодный индикатор обеспечивает обзор ключевых параметров без необходимости установки внешнего контроллера.

Контроллер применим в системах холодильной и климатической автоматики на торговых и складских объектах, а также в пищевой промышленности для управления и мониторинга температурных режимов; совместим с типовыми исполнительными устройствами и периферией через цифровые входы, термисторные датчики и интерфейс внешнего дисплея, что обеспечивает интеграцию в типовые панели управления.

Документация

ir33_-platform-Carel-instruktsiya.pdf
(3 524.07 Kb)

ir33_-kontrollery-Carel-tekh.-opisanie-_0500028RU.pdf
(208.26 Kb)
