КОНТРОЛЛЕР CAREL IR33+ 16A 8A 8A 8A 12 TO 24 VAC BUZ 2NTC 2D.I. RTC SCREW TERM.

Описание

Контроллер предназначен для управления холодильными и климатическими схемами при питании от низковольтного источника 12–24 VAC и оснащён четырьмя электромеханическими выходами управления с номинальными токами 16 A и 8 A (три канала), что определяет пределы подключаемых исполнительных устройств, двумя входами для NTC-датчиков температуры и двумя дискретными входами для внешних сигналов. Встроенные часы реального времени обеспечивают выполнение временных циклов и расписаний, а звуковой сигнализатор информирует о требуемых аварийных состояниях.

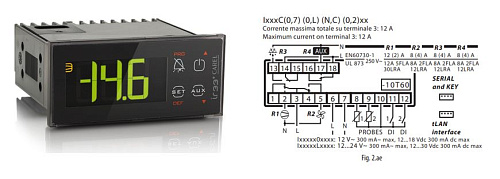

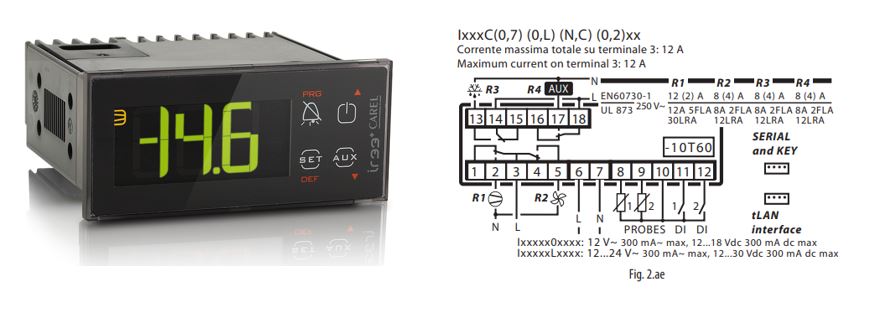

Конструктивно устройство выполнено для панельного монтажа с трёхзначным светодиодным индикатором на лицевой части для отображения температуры и состояния каналов; дополнительный внешний индикатор может подключаться через соответствующий интерфейс для отображения показаний дополнительного датчика. Подключения питания, датчиков, дискретных входов и циклов управления выполнены через винтовые клеммы, упрощающие монтаж и обслуживание.

В качестве измерительной технологии используются NTC- датчики температуры, обеспечивающие совместимость с типовыми термисторными датчиками; коммутацию нагрузок выполняют электромеханические реле. Для реализации программных таймеров и синхронизации используется встроенный модуль RTC, отображение и локальная диагностика — через цифровой LED-индикатор; электрические соединения реализованы через винтовые клеммы для надёжного контактного соединения.

Контроллер применяется в системах коммерческого и складского холодоснабжения, морозильных камерах и холодильных витринах, а также в системах вентиляции и микроклимата на предприятиях пищевой и торговой отраслей. Устройство совместимо с типовыми NTC-датчиками и периферией, требующей дискретных входов или внешнего отображения, и пригодно для коммутации компрессоров, вентиляторов и нагревательных элементов в пределах указанных токовых ограничений.

Документация

ir33_-platform-Carel-instruktsiya.pdf
(3 524.07 Kb)
