КОНТРОЛЛЕР CAREL IR33+ 16A 8A 8A 8A 115 TO 230 VAC BUZ 2NTC 2D.I. RTC SCREW TERM.

Описание

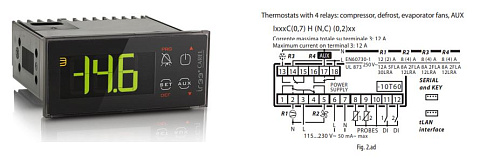

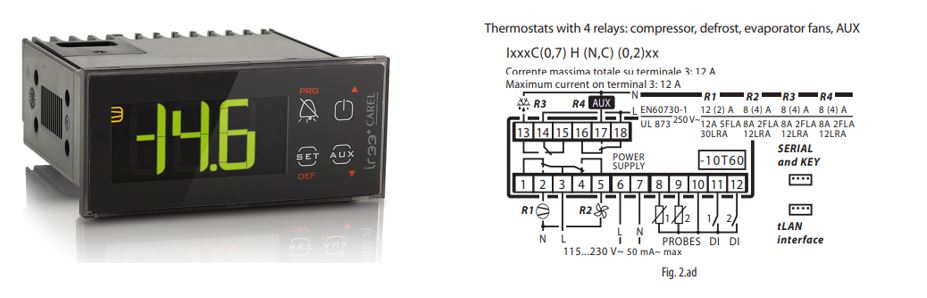

Контроллер рассчитан на питание в широком диапазоне переменного тока 115–230 VAC и оснащён набором выходов для управления периферийными элементами холодильной установки: один электромеханический контакт с номиналом 16 A и три контакта по 8 A, что позволяет напрямую коммутировать линии различной мощности, а также использовать цепи для управления компрессором, вентиляторами и нагревателями разморозки в зависимости от их электрических характеристик. Для ввода данных предусмотрены два входа для NTC-датчиков температуры и два цифровых входа (D.I.), обеспечивающие регистрацию температурных сигналов и состояния внешних устройств; контроллер также содержит часы реального времени (RTC) и встроенный звуковой сигнализатор для реализации временных циклов и аудионаблюдения за событиями. Интерфейс соединения реализован через винтовые клеммы, а на лицевой панели размещён трёхзначный светодиодный дисплей для отображения температуры и состояния; имеется возможность подключения дополнительного внешнего дисплея через соответствующий интерфейс для отображения показаний третьего датчика.

Корпус предназначен для панельного монтажа и обеспечивает компактную интеграцию в шкафы управления или передние панели оборудования; электрические соединения выполняются через винтовые клеммы, упрощающие прокладку и фиксацию проводников на месте установки. Электромеханические реле используются для коммутации нагрузок с очевидной индикацией их состояния на дисплее, а встроенный зуммер обеспечивает локальную звуковую сигнализацию без необходимости использования внешних динамиков.

В измерительной части применяется технология NTC-датчиков для определения температуры с типичной кривой сопротивления термисторов, что обеспечивает совместимость с распространёнными сенсорами холодильной техники. Для реализации временных алгоритмов и управления циклами используется встроенный модуль часов реального времени (RTC). Коммутационные элементы выполнены в виде электромеханических реле, обеспечивающих развязку силовых цепей от электронной части, а винтовые клеммы используются для надёжного механического и электрического соединения проводников.

Контроллер предназначен для применения в системах коммерческого и промышленного холодильного оборудования: торговые холодильные витрины, камера хранения, морозильные установки и другие объекты, где требуется управление компрессорами, вентиляторами, нагревателями разморозки и мониторинг состояния через цифровые входы (например, дверные контакты). При подключении электродвигателей с высоким пусковым током рекомендуется оценить пусковые характеристики и при необходимости использовать внешние пусковые устройства или контакторы, несмотря на наличие реле номиналом 16 A.
