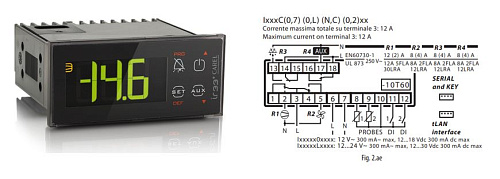

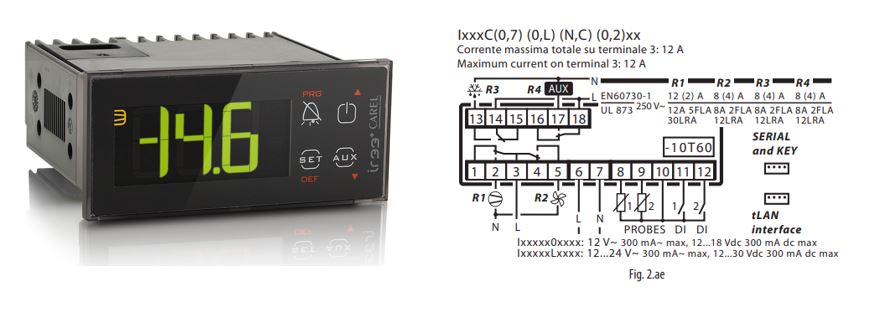

КОНТРОЛЛЕР CAREL IR33+ 16A 8A 8A 8A 12 VAC BUZ 2 NTC 2 D.I. SCREW TERM.

Описание

Панельный контроллер семейства IR33+ производства CAREL предназначен для управления и мониторинга температурных процессов; устройство оснащено четырьмя электромеханическими выходами с номинальной коммутационной способностью, одна цепь рассчитана на переключение до 16 А, три цепи — по 8 А, предусмотрены два входа для температурных датчиков типа NTC и два цифровых входа для сухих контактов, имеется встроенный зуммер и вспомогательный вывод 12 VAC; подключение силовых и сигнальных линий осуществляется через винтовые клеммы.

Конструкция рассчитана на установку в переднюю панель оборудования и включает трехзначный светодиодный индикатор для отображения показаний температуры и статуса работы, индикацию режимов работы и аварийных состояний; для удобства интеграции предусмотрена возможность подключения дополнительного внешнего дисплея через соответствующий интерфейс, что позволяет выводить показания дополнительного (третьего) датчика.

Для обработки измерений используются входы, совместимые с NTC-датчиками, а цифровые входы принимают сигналы сухих контактов, что обеспечивает интеграцию с внешними датчиками и системами блокировок; электромеханические реле обеспечивают прямую коммутацию потребителей в пределах указанных токовых характеристик; винтовые клеммы обеспечивают механическую надежность электрических соединений, зуммер выполняет функцию локальной акустической сигнализации.

Контроллер применим в системах коммерческого и промышленного холодоснабжения, климатических установках и агрегатах автоматизации технологических линий, где требуется панельный монтаж, поддержка NTC-датчиков и встроенная коммутация нагрузок; совместим с внешними индикационными устройствами и системами управления, использующими сухие контакты и 12 VAC питание вспомогательных элементов.
