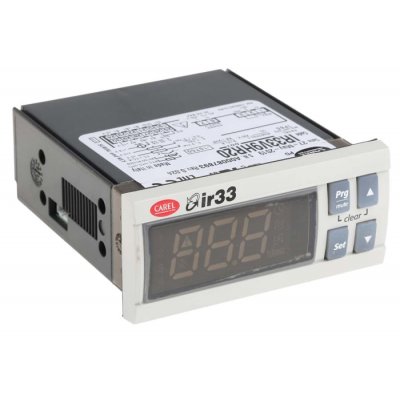

КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ CAREL IR33 UNIV. 2 UNIVERSAL INPUTS, 1 D.O., BUZ, IR, 115 TO 230 VAC

Описание

Контроллер серии IR33 выполнен для работы с двумя универсальными входами, допускающими подключение термисторов (NTC, NTC-HT, PTC), платиновых датчиков (PT100, PT1000), термопар типов J и K, а также сигналов по напряжению и току; для управления исполнительными устройствами предусмотрен один дискретный выход, для локального оповещения — встроенный зуммер. Питание блока осуществляется от сети переменного тока в широком диапазоне 115–230 В, что обеспечивает совместимость с типовыми электроснабжающими схемами промышленных и торговых объектов.

Конструкция рассчитана на монтаж во фронтальную панель щита управления; типоразмер исполнения — 9-я версия, что определяет габаритные характеристики передней части и размеры монтажного выреза для интеграции в стандартные панельные решения. Электрические подключения выполнены через контакты на задней панели, что упрощает разводку сигналов датчиков и питающей линии при установке в шкафах и пультах управления.

Применение контроллера целесообразно в системах холодильного и климатического оборудования на торговых площадях, в холодильных камерах, в технологических установках пищевой промышленности и логистики, где требуется обработка сигналов от различных типов температурных датчиков и простое дискретное управление исполнительными механизмами. Совместимость с общепринятыми терморезистивными и термопарными датчиками делает устройство универсальным элементом при модернизации и проектировании систем контроля температурных режимов.

Документация

Руководство
(2 072.05 Kb)

Декларация о соответствии
(964.06 Kb)
