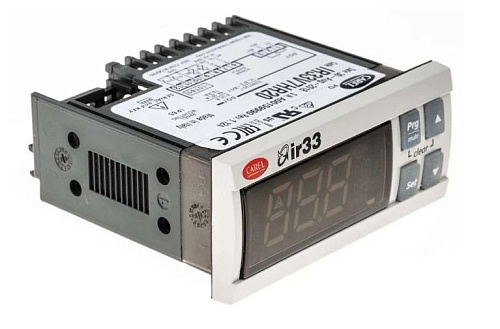

КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ CAREL IR33 UNIV. 2 NTC/PTC/PT1000, 1 D.O., BUZ, IR, 115 TO 230 VAC

Описание

Контроллер CAREL семейства IR33 представляет собой универсальное устройство управления с двумя входами для температурных датчиков, совместимыми с термисторными и платиновыми датчиками сопротивления (NTC, PTC, PT1000). Прибор рассчитан на работу в диапазоне температур измерения от −50 до +150 °C и питается от сети переменного тока в диапазоне 115–230 VAC; для выдачи управляющих сигналов предусмотрен один дискретный (цифровой) выход.

Конструкция рассчитана на встраивание в панель управления типоразмера 7; на передней панели размещён трёхпозиционный индикатор с поддержкой десятичной точки, знака «минус» и служебных символов для проверки показаний и состояния устройства. Встроенный зуммер обеспечивает акустическое оповещение о предустановленных состояниях, а дискретный выход предназначен для управления исполнительными устройствами (реле, соленоиды и пр.).

Для обработки сигналов от датчиков используются методы измерения сопротивления и их преобразования в цифровые значения, обеспечивающие формирование управляющего сигнала на дискретном выходе. Электронная часть выполнена в исполнении, типичном для контроллеров промышленного применения, с интерфейсом индикации и локальной сигнализацией; поддерживаются стандартные схемы подключения термодатчиков NTC/PTC и датчиков PT1000.

Применение — автоматизация контроля и поддержания температуры в холодильных и климатических системах, а также в общих термостатных задачах для торговых и складских объектов, пищевой промышленности и логистики; совместим с типовыми температурными датчиками и исполнительными устройствами, используемыми в подобных системах.

Документация

Описание
(2 041.68 Kb)

Описание
(766.96 Kb)

Руководство
(2 072.05 Kb)

Декларация о соответствии
(964.06 Kb)
