КОНТРОЛЛЕР CAREL IR33 POWER 2HP 8A INDEPENDENT 5A 230VAC BUZ 2NTC 1DI MORS. VITE MODBUS

Описание

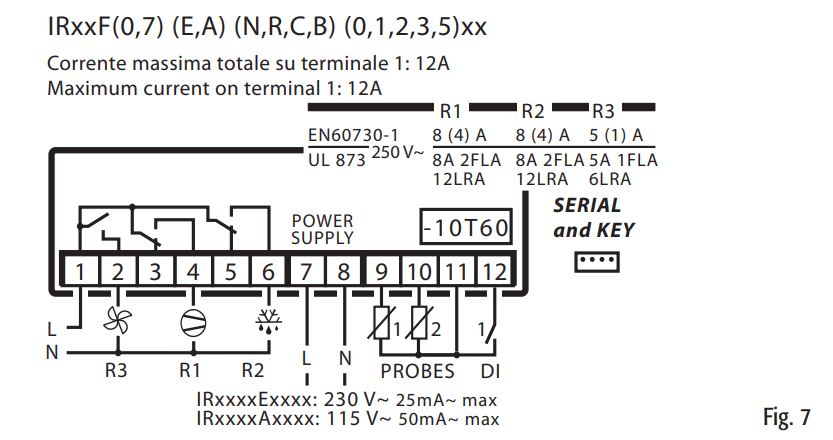

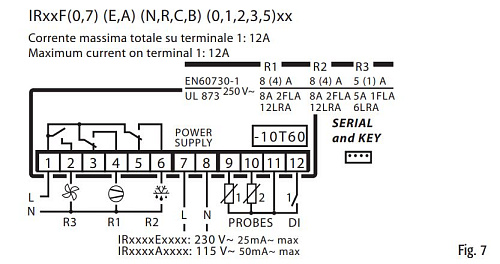

Контроллер питается от сети переменного тока 230 В и обеспечивает измерение температуры по двум независимым входам для NTC-датчиков, имеет один цифровой вход для внешних сигналов управления или блокировок, а также встроенный зуммер для акустической индикации аварийных и предупредительных состояний. Аппарат оснащен тремя коммутационными каналами в виде электромеханических реле, реализованных как две независимые линии управления с коммутационной способностью до 8 А по основным цепям и дополнительным контактом на 5 А для вспомогательных нагрузок.

Прибор выполнен для установки в панель и оснащён трёхзначным светодиодным индикатором для отображения текущих температурных параметров и состояния режимов работы; предусмотрена возможность подключения дополнительного внешнего индикатора через интерфейс для отображения показаний третьего датчика. Наличие независимых реле и цифрового входа обеспечивает разделение функций управления (например, управление компрессором и механизмами оттайки или сигнализациями) внутри одного корпуса.

В основе измерительной подсистемы — входы для NTC-датчиков, обеспечивающие работу с термисторными датчиками распространённого типа; коммутацию исполнительных цепей обеспечивает традиционная электромеханическая релейная схема. Для обмена данными реализован интерфейс RS‑485 с поддержкой протокола Modbus, что обеспечивает интеграцию в системы удалённого мониторинга и управления.

Контроллер предназначен для применения в холодильных и климатических системах торговых и складских объектов, в технологическом оборудовании пищевой промышленности и в системах локального управления холодильными агрегатами; совместим с внешними индикаторами и системами телеметрии по Modbus и может напрямую управлять исполнительными устройствами при соблюдении коммутационных характеристик реле.

Документация

Руководство
(2 415.69 Kb)

Описание
(1 172.15 Kb)

Декларация о соответствии
(964.06 Kb)
