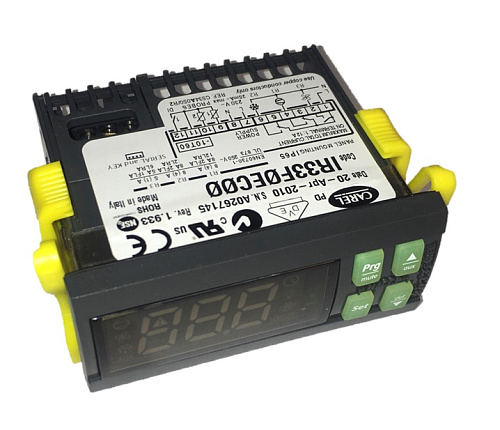

КОНТРОЛЛЕР (ЭЛ. ТЕРМОСТАТ) CAREL IR33, 3 РЕЛЕ 8A 8A 5A 230VAC BUZ 2NTC 1DI RTC MORS.VITE

Описание

Контроллер CAREL семейства IR33 предназначен для измерения и регулирования температурных режимов в системах холодоснабжения и климатконтроля; питание осуществляется от сети переменного тока 230 В. Устройство обеспечивает коммутацию трёх исполнительных цепей посредством электромеханических реле с номинальными токами 8 А, 8 А и 5 А, содержит два входа для NTC-датчиков температуры, один цифровой вход для внешних сигналов и встроенный звуковой оповещатель; наличие часов реального времени расширяет возможности по реализации временных алгоритмов управления.

Корпус рассчитан на встраивание в панель с фронтальной светодиодной индикацией — трёхзначным дисплеем и крупными пиктограммами состояния, обеспечивающими визуальный контроль параметров и режимов работы. Предусмотрена возможность подключения дополнительного внешнего индикатора через интерфейс для отображения показаний дополнительного датчика; элементы управления и интерфейсные выводы ориентированы на монтаж в щитовой панели и интеграцию с исполнительными цепями и датчиками.

Устройство совместимо с типовыми NTC-датчиками температуры и цифровыми сигналами управления (например, концевыми выключателями или сигналами тревоги), и предназначено для управления исполнительными элементами холодильных агрегатов и систем вентиляции в пределах электрических параметров реле. Применение часов реального времени и звукового оповещателя позволяет реализовывать задачи по периодическому управлению и локальному аварийному информированию в торговых, складских и пищевых технологических установках.

Документация

Руководство
(2 415.69 Kb)

Описание
(1 172.15 Kb)
