КОНТРОЛЛЕР CAREL IR33 16A 8A 8A 8A 12VAC BUZ 2NTC 2DI MORS.VITE

Описание

Контроллер семейства IR33 производства CAREL выполняет функции управления и сигнализации для холодильных и климатических систем при питании 12 В переменного тока или в диапазоне 12–18 В постоянного тока; для индикации предусмотрен трёхпозиционный передний индикатор, отображающий значения с десятичной точкой, знак минус и набор служебных символов для мониторинга показаний и состояния устройства.

Устройство оснащено двумя цифровыми входами и двумя аналоговыми входами, предназначенными для подключения NTC-термисторов, а также четырьмя встроенными электромеханическими выходами: один контакт с рабочим номиналом 16 А и три контакта по 8 А, что позволяет напрямую управлять коммутационными цепями компрессоров, вентиляторов, нагревателей и иных исполнительных элементов; наличие встроенного звукового сигнализатора обеспечивает локальную акустическую оповещательную функцию.

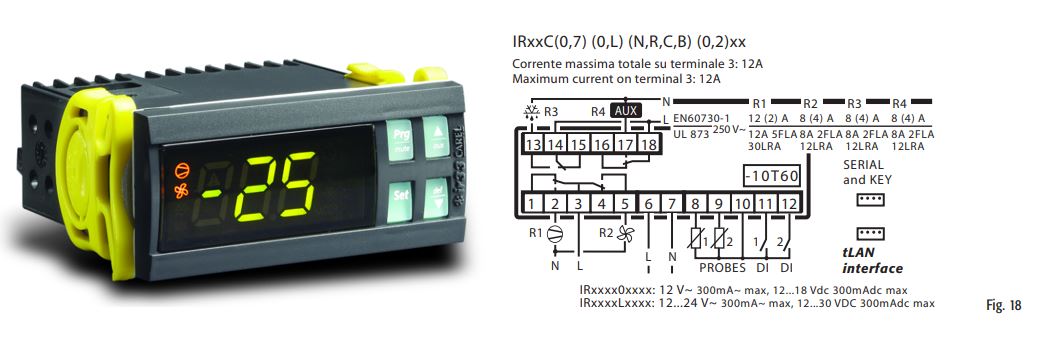

Конструктивно контроллер выполнен для встраивания в панель с фронтальным индикатором и задней частью, содержащей клеммные колодки для электрических подключений; архитектура сочетает традиционные электромеханические реле для силовой коммутации и входную обработку NTC-сигналов для температурного контроля.

Применение устройства целесообразно в задачах регулирования и мониторинга холодильного и климатического оборудования торговых площадей, складских помещений и пищевых производств, где требуется интеграция с NTC-датчиками температуры и коммутация нагрузок, соответствующих номиналам выходных контактов.

Документация

Руководство
(2 415.69 Kb)

Техническое описание
(1 172.15 Kb)

Декларация о соответствии
(964.06 Kb)
