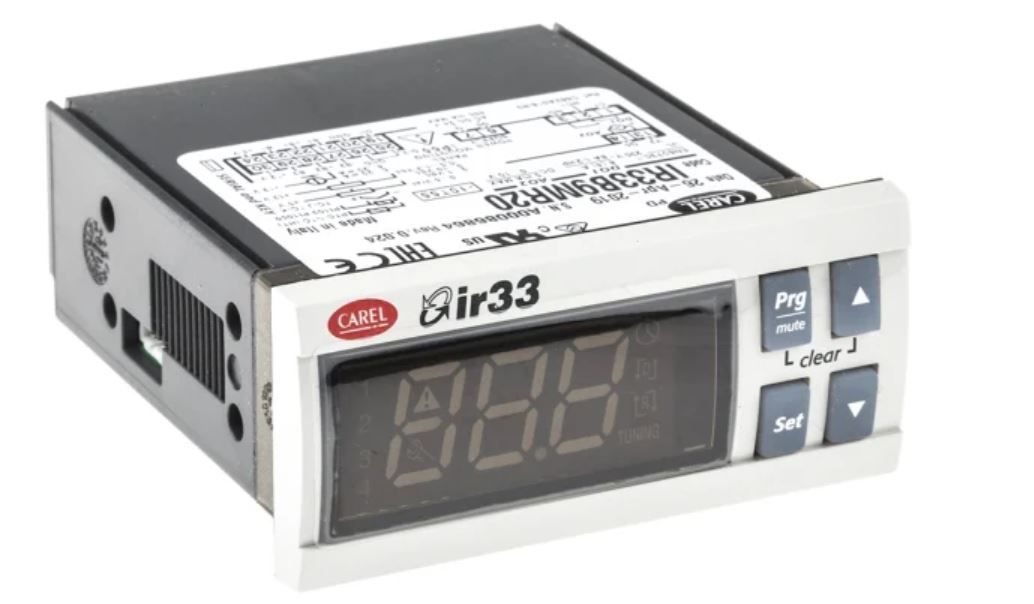

КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ CAREL IR33 UNIV. 2 UNIVERSAL INPUTS, 1 D.O.+ 1A.O., BUZ, IR, 24 VAC/VDC

Описание

Контроллер рассчитан на питание низким напряжением 24 V (перем./пост.), обеспечивает два универсальных входа, допускающих подключение термисторов (NTC, NTC‑HT), датчиков с положительным коэффициентом (PTC), платиновых сопротивлений (PT100, PT1000), термопар типов J и K, а также сигналов по напряжению и току; для управления внешними исполнительными устройствами предусмотрен один дискретный выход и один аналоговый выход, дополнительно имеется встроенный звуковой сигнализатор и инфракрасный интерфейс для локальной связи/настройки.

Устройство выполнено в модуле для панельного монтажа в типоразмере 9‑й версии, что обеспечивает установку в стандартную вырезную панель и коммутацию через задние клеммные соединения; элементы управления и интерфейсы для обслуживания сосредоточены на фронтальной части прибора, обеспечивая доступность звуковой индикации и инфракрасного порта при эксплуатации в шкафах управления.

Электронная часть включает схемы согласования и оцифровки сигналов различных типов датчиков, преобразователь аналоговых сигналов для формирования пропорционального выходного управления и схемы питания, рассчитанные на работу от 24 V AC/DC; конструктивно применены стандартные промышленные электронные компоненты и монтаж печатных плат, обеспечивающие функциональную совместимость с типовыми датчиками температуры и сигналами управления.

Контроллер предназначен для интеграции в системы управления холодильным и климатическим оборудованием, контроля температурных режимов в торговых и логистических объектах, холодильных витринах и камерах, а также для взаимодействия с датчиками и исполнительными устройствами, применяемыми в пищевой промышленности и смежных технологических установках.

Документация

Руководство
(2 072.05 Kb)

Декларация о соответствии
(964.06 Kb)
