КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ CAREL IR33 UNIV. 2 UNIVERSAL INPUTS, 1 D.O.+ 1A.O., BUZ,IR,RTC,115 TO 230
- Артикул: IR33B9HB20
- Бренд: CAREL
- ВХОДЫ Цифровые / Аналоговые: 2 UNIVERSAL INPUTS
- Зуммер: да
- Производитель: CAREL
- Семейство: IR33
- Тип монтажа: в панель
- Типоразмер: 9-я версия
- Часы реального времени RTC: да
- Электропитание: 115 to 230 Vac
Описание

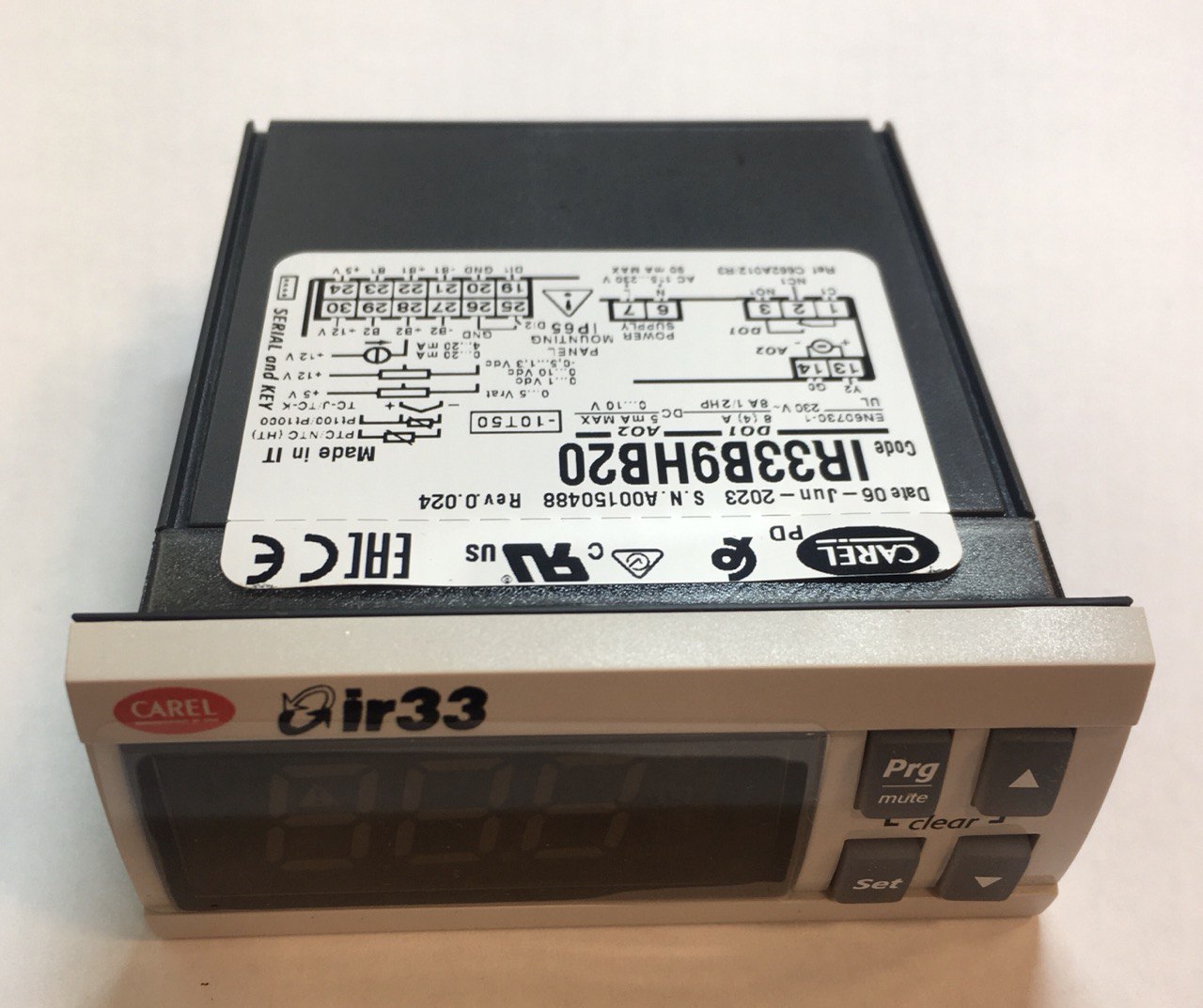

Контроллер семейства IR33 компании CAREL выполнен в панели с размером корпуса, соответствующим 9‑й версии формата, и питается от однофазной сети с рабочим диапазоном 115–230 Vac. Устройство располагает двумя универсальными входами, приспособленными для подключения термосопротивлений (PT100, PT1000), термисторов (NTC, NTC‑HT, PTC), термопар типов J и K, а также сигнальных источников постоянного напряжения и тока; для управления внешними исполнительными механизмами предусмотрен один дискретный выход и один аналоговый выход. В конструкции заложены часы реального времени и звуковой сигнализатор, а также инфракрасный интерфейс для локальной коммуникации/конфигурации.
Механически контроллер рассчитан на установку в панельный вырез стандартного форм-фактора, передняя панель содержит элементы индикации и органы доступа к инфракрасному приему и зуммеру; все подключения силового питания, датчиков и выходных цепей выполнены через контактные клеммы на тыльной части корпуса, обеспечивая монтаж внутри шкафов управления и щитов.
Функциональная часть реализует универсальную обработку сигналов: входные каналы обеспечивают преобразование и согласование сигналов термоэлементов, сопротивлений и аналоговых напряжений/токов, при этом реализованы алгоритмы линейзации для распространённых типов датчиков и синхронизация времени с использованием встроенных часов реального времени. Наличие аналогового выхода позволяет интегрировать контроллер в системы с регулируемыми приводами, а дискретный выход использовать для коммутации релейных или полупроводниковых исполнительных устройств.
Контроллер применим в системах холодильного и климатического оборудования для промышленных и коммерческих установок, где требуется универсальное считывание различных типов температурных и аналоговых сигналов, наличие локального времени для расписаний и сигнализация неисправностей; диапазон питающего напряжения и типоразмер делают устройство совместимым с типовыми щитовыми и панельными решениями.
