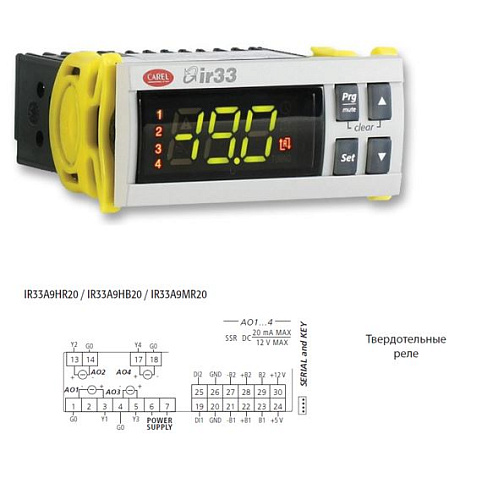

КОНТРОЛЛЕР УНИВЕРСАЛЬНЫЙ CAREL IR33 UNIV. 2 UNIVERSAL INPUTS, 4 SSR, BUZ, IR, 24 VAC/VDC

Описание

Контроллер семейства IR33 от CAREL рассчитан на питание 24 В переменного или постоянного тока и содержит два универсальных входа, адаптированных для работы с широким спектром датчиков: термисторами (включая NTC и NTC-HT), термопарами типов J и K, резистивными датчиками температуры PT100/PT1000, а также с напряжениемными и токовыми управляющими сигналами. В комплект функциональных выходов входят четыре твердотельных реле, предназначенных для коммутации управления без механических контактов, и встроенный зуммер для локальной акустической сигнализации; предусмотрен инфракрасный интерфейс для сервисного доступа и настройки.

Конструкция рассчитана на монтаж в панель приборного щита в типоразмере 9, что обеспечивает совместимость с промышленными монтажными решениями и упрощает интеграцию в блоки управления. Наличие четырёх SSR-выходов и универсальных входов обеспечивает распределённую логику управления непосредственно на месте установки без необходимости дополнительных интерфейсных модулей.

Применяемые технические решения включают аппаратную обработку универсальных входных сигналов для поддержки различных видов датчиков и использование твердотельной коммутации для уменьшения механического износа и переходных помех при переключениях. Инфракрасный интерфейс используется для конфигурации и обслуживания без вскрытия корпуса, а питающая схема адаптирована под 24‑вольтовые системы управления.

Контроллер пригоден для интеграции в системы холодильного и климатического оборудования, промышленные шкафы управления и технологические панели на предприятиях торговли, складской логистики и пищевой промышленности; совместим с датчиками и исполнительными устройствами, работающими в рамках перечисленных входных/выходных интерфейсов и питающей схемы 24 В.

Документация

Руководство
(2 072.05 Kb)

Декларация о соответствии
(964.06 Kb)
