Воздухоохладитель Thermokey Industrial 40,7 кВт, R404a, SC3 (-25/∆7), 5х560мм, ILT 556.116

Описание

Воздухоохладитель Thermokey Industrial 40,7 кВт разработан для использования в морозильных камерах и складских помещениях с необходимостью пониженной температуры до -25 градусов по Цельсию. Холодопроизводительность устройства составляет 40,7 кВт в условиях SC3 (-25/∆7), что делает его подходящим для сложных условий эксплуатации. Устройство спроектировано для использования с хладагентом R404a и обеспечивает воздушный поток объемом 57 500 м³/ч,что способствует эффективному распределению холодного воздуха по всему объему помещения.

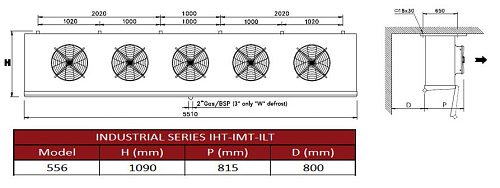

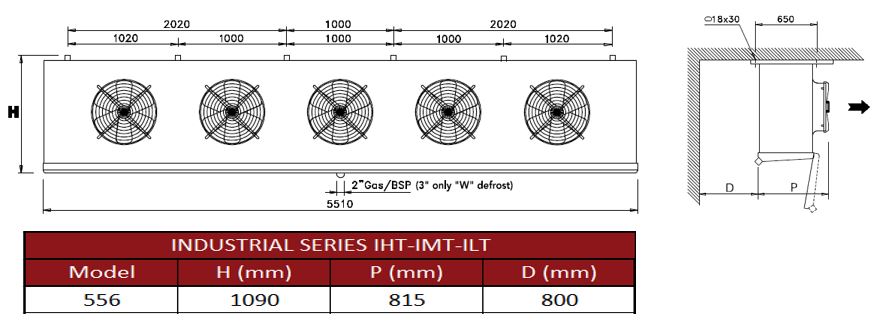

Конструкция воздухохладителя включает пять вентиляторов диаметром 560 мм, обеспечивающих равномерный выброс струи воздуха на дистанцию до 46 метров. Такая компоновка поддерживает стабильную циркуляцию воздуха и равномерное охлаждение в крупных складских и торговых площадях. Шаг ребра теплообменника составляет 11 мм, что обеспечивает высокую эффективность процесса теплообмена, делая систему оптимально подходящей для промышленных условий.

Корпус устройства может быть выполнен из алюминия или нержавеющей стали, что определяет его долговечность и устойчивость к агрессивным средам, характерным для холодильных помещений. Возможность использования разнообразных материалов для оребрения теплообменника позволяет адаптировать устройство под специфические условия эксплуатации. Объем труб, равный 62 литрам, свидетельствует о возможности применения устройства в системах с высоким объемом хладагента.

Технические характеристики воздухохладителя делают его идеальным для применения в промышленных холодильных камерах и логистических центрах, где требуется поддержание низких температур. Установка данного оборудования может быть проведена как в крупных складских помещениях продовольственного назначения, так и в морозильных камерах, что подчеркивает его универсальность и адаптивность к различным условиям эксплуатации.

Документация

Katalog.pdf
(2 487.53 Kb)
