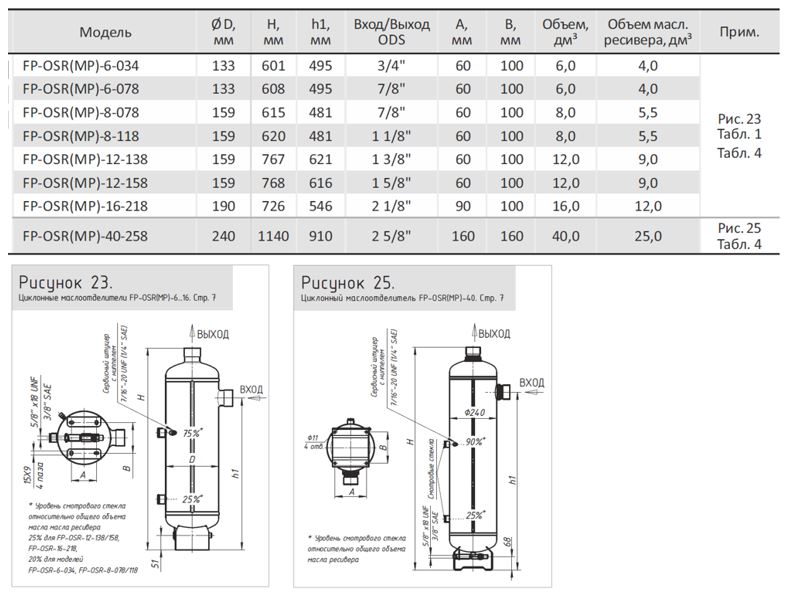

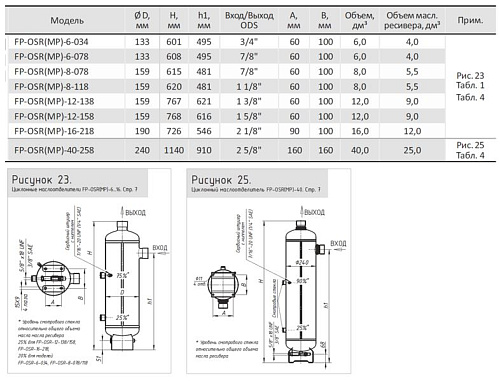

Маслоотделитель циклонный с ресивером масла FP-OSR-16-218
- Артикул: FP-OSR-16-218
- Бренд: Frigopoint
- Объём дм3: 16
- Объем масляного ресивера дм3: 12
- Производитель: Frigopoint
- Максимальное рабочее давление MWP Бар: 28
- Соединение пайка Ø Дюймы / мм: 2 1/8" ODS
Описание

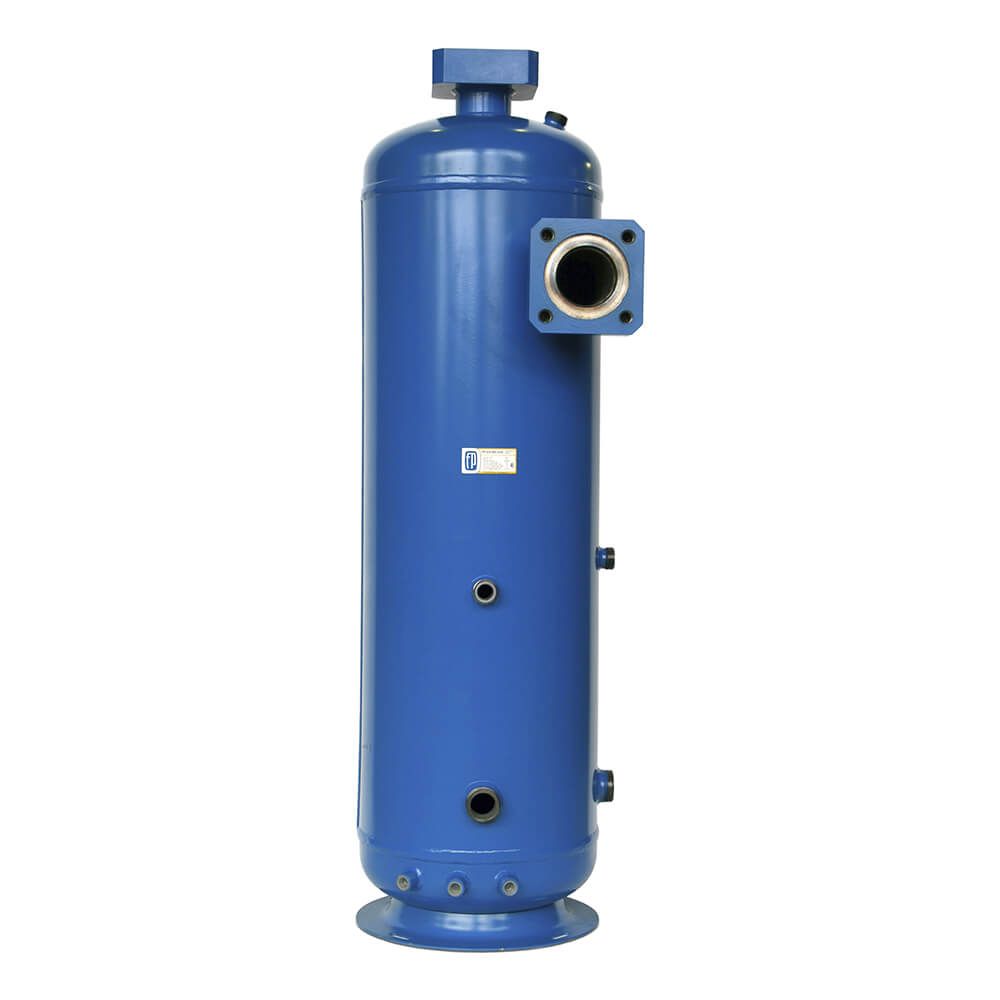

Маслоотделитель циклонный FP-OSR-16-218 фирмы Frigopoint представляет собой компактный аппарат с общим объёмом рабочего пространства 16 дм3, включающим интегрированный масляный ресивер емкостью 12 дм3; прибор рассчитан на эксплуатацию при максимальном рабочем давлении до 28 бар и оснащён фланговым соединением для пайки ODS диаметром 2 1/8".
Конструкция основана на циклонном принципе отделения, при котором газо-жидкостная смесь подвергается завихрению для центробежного осаждения масла, после чего конденсированное масло аккумулируется во встроенном ресивере и обеспечивает возврат смазки в компрессорную систему. Аппарат рассчитан на работу в системах возврата масла высокого давления, в том числе многокомпрессорных установках, и предусматривает монтаж посредством пайки к медным трубопроводам соответствующего диаметра.
Технологические решения включают сочетание циклонной стадии отделения с гравитационной накопительной камерой ресивера, что обеспечивает разделение фаз и временное хранение масла перед возвратом в компрессор. Конструкция и соединения спроектированы с учётом требований к герметичности и прочности при эксплуатационном давлении до 28 бар; применение пайки ODS определяет совместимость с традиционными медными линиями холодильных контуров.
Применение целесообразно в промышленных холодильных системах и установках холодоснабжения, где требуется удаление и аккумулирование масла из хладагента при высоком давлении; совместим с контурами, выполняемыми медными трубопроводами и оборудованием, подключаемым посредством пайки ODS указанного диаметра.
