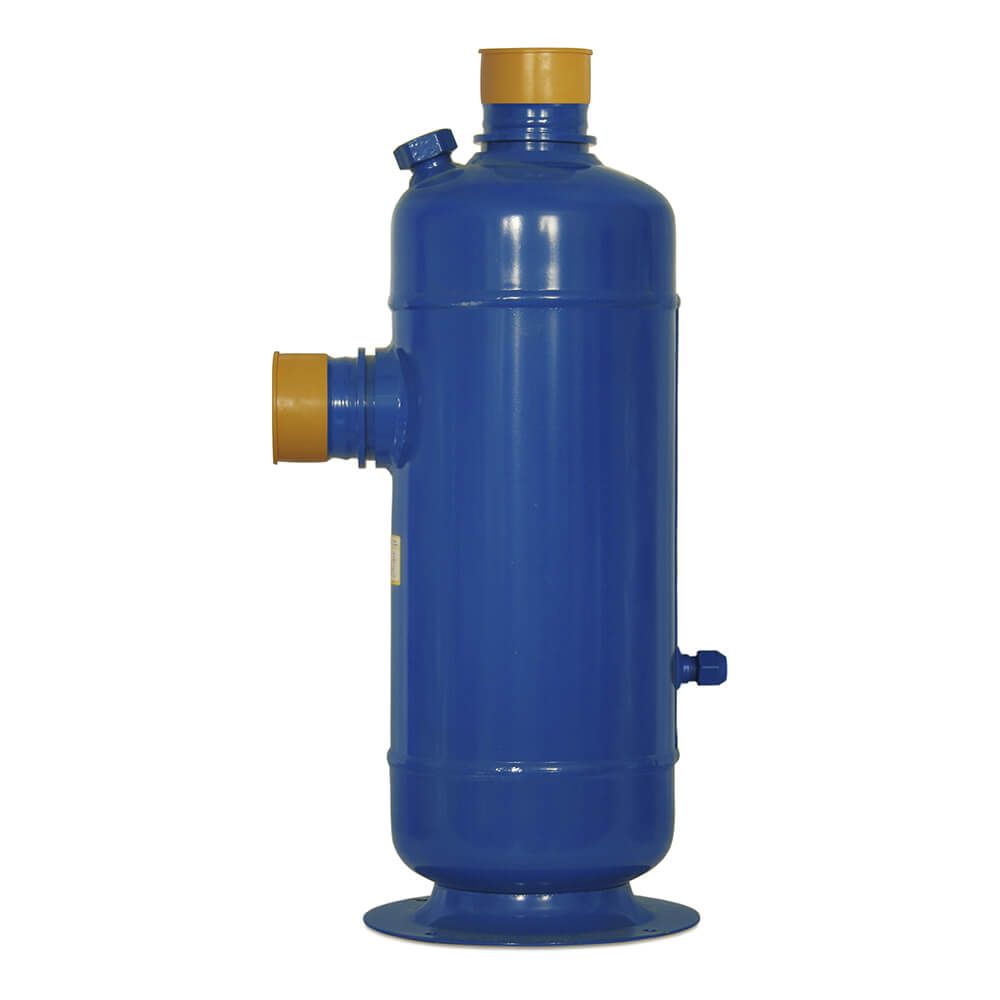

Отделитель жидкости FP-AS(MP)-12,0-218

Описание

Отделитель жидкости предназначен для отделения жидкой фазы хладагента в магистрали всасывания перед компрессором; внутренний объем разделительной камеры составляет 12,0 дм³, что обеспечивает накопительную емкость, достаточную для снижения вероятности попадания жидкости в цилиндры компрессора при кратковременных пульсациях потока. Аппарат рассчитан на эксплуатацию при рабочем давлении до 45 бар, что делает его пригодным для использования в высоконапорных холодильных контурах.

Соединение для подсоединения к трубопроводу выполнено в формате ODS для пайки по внешнему диаметру, номинальный диаметр 2 1/8 дюйма (около 54 мм), что соответствует типовым размерам медных магистралей в промышленном холодильном оборудовании. Конструкция рассчитана на встраивание в линию всасывания перед компрессором для эффективного отведения сконденсированной жидкости и предотвращения её попадания в механизмы компрессора.

Использование ODS‑соединения предполагает монтаж методом пайки к медным трубам и совместимость с традиционными методами присоединения в холодильных установках; конструкция и размеры камеры рассчитаны с учётом необходимости быстрого отделения и временного хранения жидкости без дополнительных узлов управления или электроники.

Отделитель применим в промышленных холодильных установках с затопленными испарителями и в системах с перегревом, где возможна концентрация хладагента в жидкой фазе на всасывании; может быть использован в холодильных агрегатах складов, логистических центров и предприятий пищевой промышленности в сочетании с компрессорами и трубопроводами соответствующих диаметров и рабочего давления.

Документация

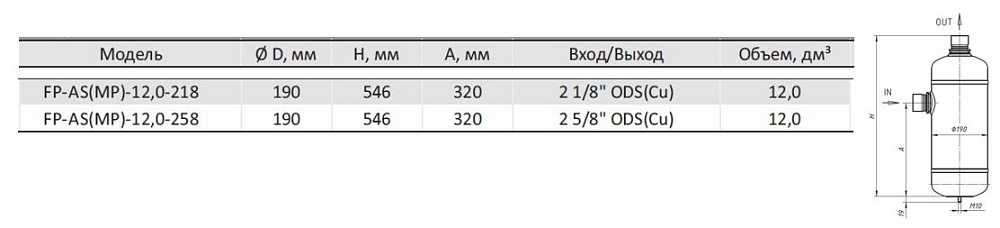

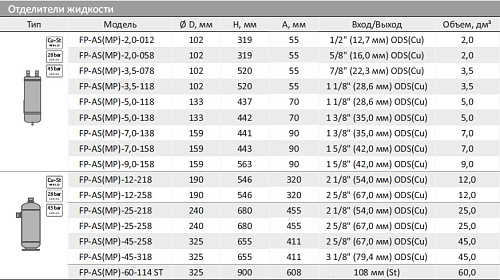

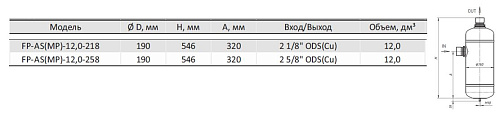

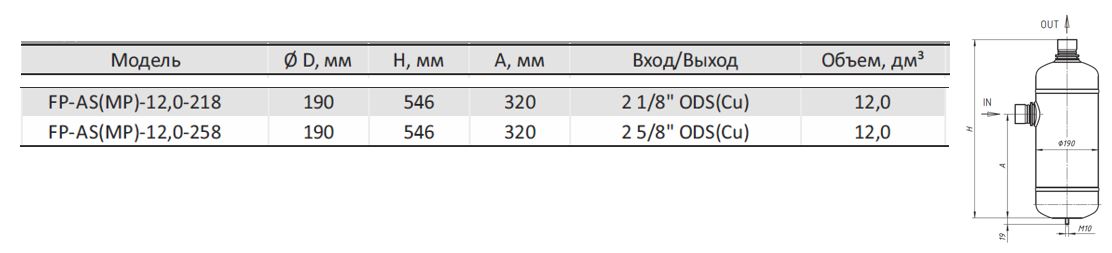

Спецификация
(744.99 Kb)
