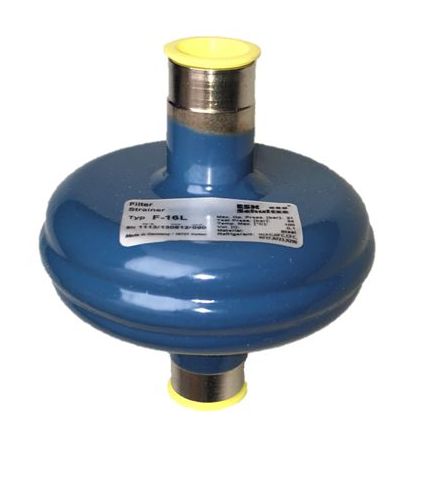

Фильтр-очиститель ESK Schultze F-16L, 16 мм / 5/8", под пайку

Описание

Фильтр-очиститель предназначен для удаления механических примесей и выделений масла в линиях хладоносителя; присоединение под пайку с номинальным наружным диаметром трубопровода 16 мм (5/8") обеспечивает прямую интеграцию в медные магистрали. Рабочие параметры допускают эксплуатацию при температуре среды от 0 до 130 °C и максимальном рабочем давлении до 28 бар; внутренний объём рабочей камеры составляет приблизительно 0,1 дм3, что определяет ёмкость для задерживаемых частиц и конденсированных фаз. Габариты корпуса — диаметр 77 мм и длина 88 мм — соответствуют компактным inline-компонентам холодильных систем.

Корпус исполнения рассчитан на пайку к трубопроводу и обеспечивает герметичное, прочное постоянное соединение без быстросъёмных фитингов. Конструкция представляет собой цилиндрическую рабочую камеру с входом и выходом, ориентированную на пропуск потока в линию, при этом расчёт на давление до 28 бар подразумевает применение конструктивных сварно/штампованных элементов и технологию сборки, совместимую с пайкой медных труб. Внутри размещён фильтрующий элемент, обеспечивающий механическую очистку потока; объём камеры и длина корпуса влияют на гидравлическое сопротивление и способность аккумулировать осадок.

Применяется в системах хладоснабжения коммерческих объектов, складских помещений и предприятий пищевой промышленности, где используются медные трубопроводы Ø16 мм и требуются компоненты, выдерживающие указанные температурно-давленческие режимы. Исполнение под пайку делает устройство подходящим для стационарного монтажа в линиях холодильных агрегатов и моноблоков; совместимость с конкретными хладоносителями и требования по обслуживанию зависят от схемы системы и материалов внутреннего фильтрующего элемента.
