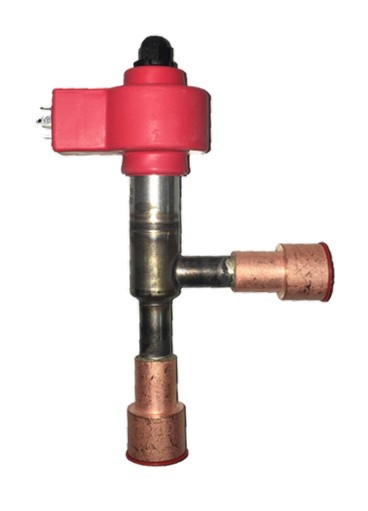

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXPANSION VALVE E2V30-B 16(5/8”)-16(5/8”) ODF

Описание

Электронный расширительный вентиль семейства E2V производства CAREL предназначен для дозирования и регулирования подачи хладагента в испаритель с высокой точностью управления. Модель E2V30‑B выполнена под пайку с трубными соединениями ODF диаметром 16 мм (5/8") на входе и выходе, что обеспечивает прямую интеграцию в медные магистрали. Для функционирования требуется внешний контроллер, обеспечивающий управление шаговым электроприводом и питающий его рабочим напряжением; контроль алгоритмом осуществляется на основе сигналов от датчиков давления и температуры на всасывающей линии.

Конструктивно вентиль содержит узкое проходное сечение с подвижным запорным элементом, управляемым шаговым электродвигателем, что обеспечивает ступенчатое позиционирование и возможность точной модуляции расхода хладагента в зависимости от управляющего сигнала контроллера. Корпус и расположение соединений выполнены для монтажа методом пайки, что обеспечивает герметичное и устойчивое к вибрациям соединение в трубопроводе.

Технология управления основана на использовании входных измерений: датчик давления на всасывающей линии задаёт давление кипения, соответствующее температуре насыщения хладагента, датчик температуры — фактическую температуру перегрева на выходе испарителя; контроллер вычисляет перегрев как разность этих величин и формирует команды на изменение выхода вентиля. Рекомендуемое рабочее значение перегрева для корректной и безопасной эксплуатации системы находится в пределах примерно 7–10 °C и служит опорной уставкой для регулятора.

Применение рассчитано на холодильные контуры предприятия торговли, логистики и пищевой промышленности, где требуется электронная модуляция подачи хладагента в испаритель. Вентиль совместим с системами, использующими внешние контроллеры и стандартные датчики давления и температуры на всасывающей магистрали; монтаж предполагает пайку непосредственно к медным трубам диаметром 5/8".
