ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXPANSION VALVE E2V-14B 12-12 ODF

Описание

Электронный расширительный вентиль CAREL E2V-14B 12‑12 ODF предназначен для дозирования и пропорционального регулирования расхода хладагента в испарителе в зависимости от тепловой нагрузки. Управление рабочим положением клапанного механизма осуществляется шаговым приводом, требующим внешнего контроллера и электропитания; входными сигналами управления служат показания датчиков давления и температуры на всасывающей линии, при этом давление кипения переводится в соответствующую температуру насыщения, а значение перегрева определяется как разность между температурой на выходе испарителя и температурой кипения (целевое значение перегрева для корректной работы системы 7–10 °C).

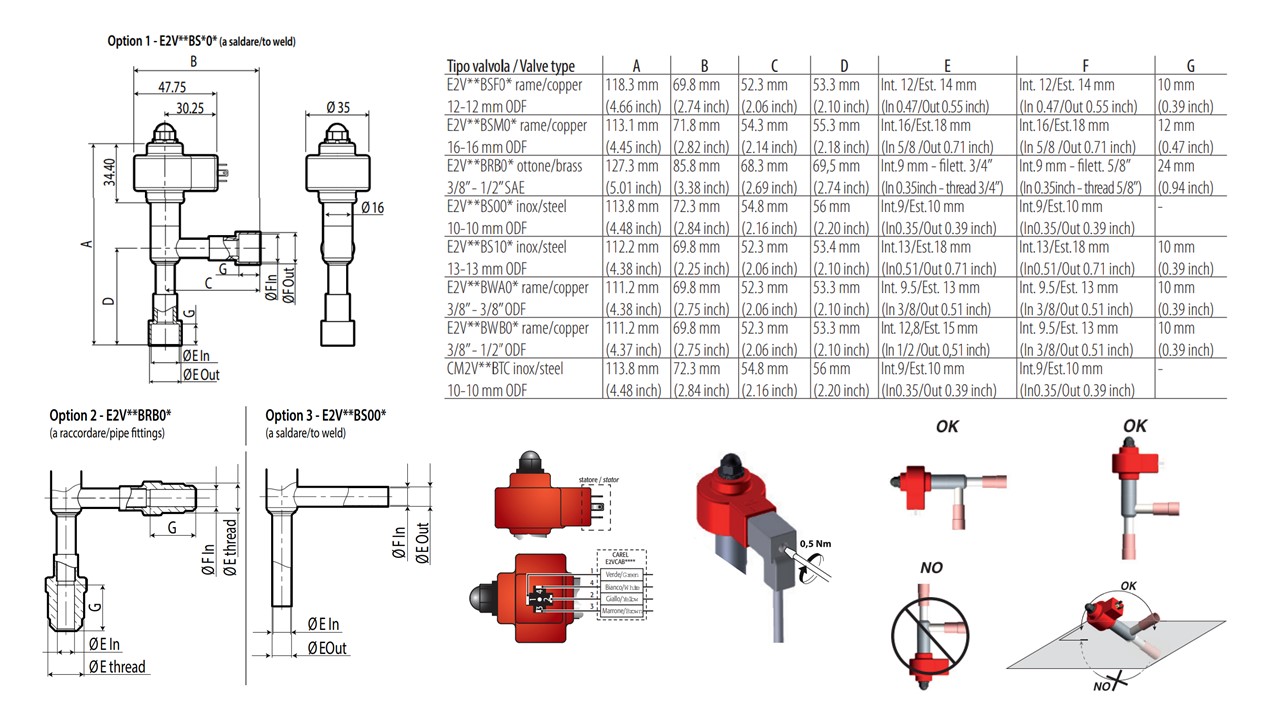

Корпус и торцевые присоединения клапана рассчитаны на пайку в трубопровод с наружным диаметром 12 мм ODF; внутри установленное узкое проходное сечение и регулируемое седло обеспечивают ступенчатую/плавную модуляцию расхода при позиционировании шагового привода. Конструкция учитывает подключение внешнего контроллера для формирования управляющих импульсов шаговому электродвигателю и работы по обратной связи от датчиков всасывающей линии.

Применение устройства соответствует холодильным и климатическим системам предприятий торговли, логистики и пищевой промышленности, где требуется электронный контроль перегрева и точная модуляция подачи хладагента. Монтаж посредством пайки на 12 мм трубопровод делает вентиль пригодным для интеграции в стационарные магистрали и модернизацию систем с соответствующими присоединительными размерами; для функционирования необходим контроллер, способный обрабатывать сигналы давления и температуры и управлять шаговым приводом клапана.
