ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, ELECTRONIC EXPANSION VALVE E2V-09B 12-12 ODF IMB.10PCS

Описание

Электронный расширительный вентиль E2V-09B серии E2V компании CAREL предназначен для дозирования и регулирования подачи хладагента в испаритель посредством узкого проходного сечения; управление положением запорного элемента осуществляется с помощью электропривода шагового типа и внешнего контроллера, который формирует управляющие импульсы на основе сигналов датчиков давления и температуры. Контроллер рассчитывает перегрев как разность температуры перегрева на выходе испарителя и температуры кипения хладагента по показаниям датчиков всасывающей линии и поддерживает рабочий перегрев в пределах эксплуатационной уставки (типичный ориентир для безопасной работы системы — 7–10 °С). Для корректной работы требуется питание привода и совместимый контроллер с входами для датчиков давления и температуры.

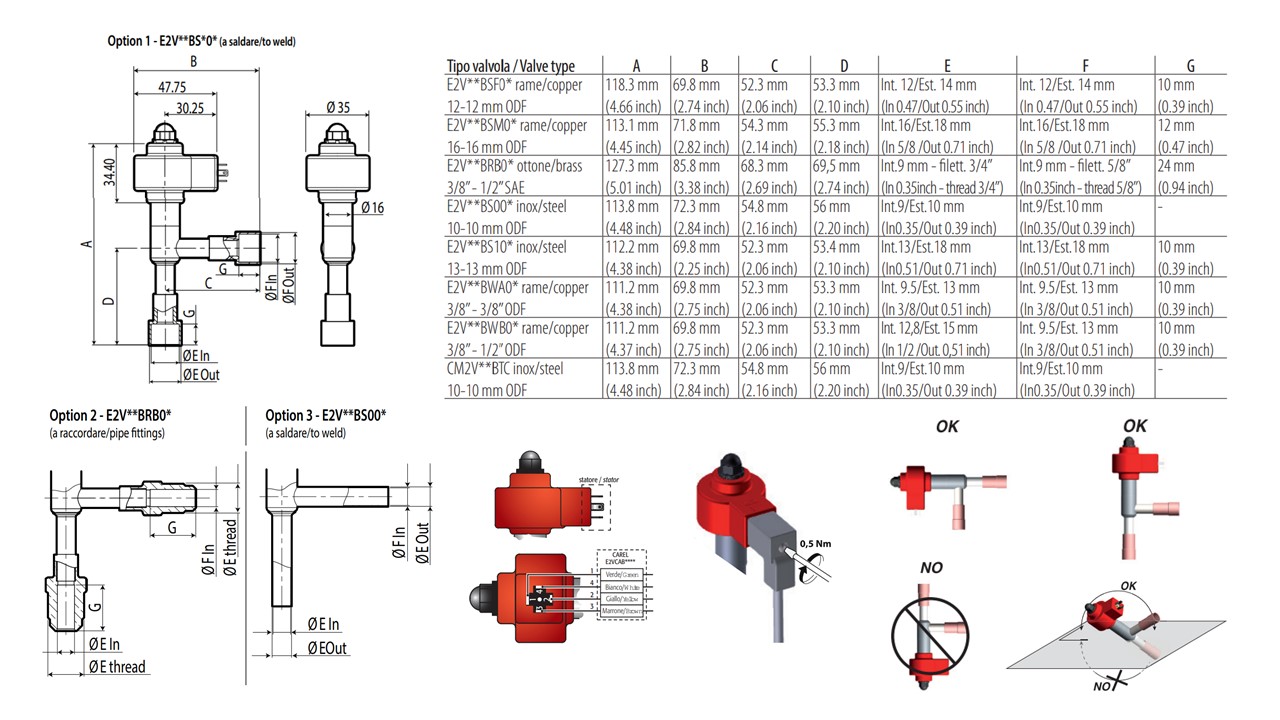

Конструкция рассчитана на монтаж под пайку и обеспечивает соединение с трубопроводом наружного диаметра 12 мм, что определяет область применения в системах с соответствующей трубной разводкой. Узкое проходное сечение и шаговый электропривод обеспечивают ступенчатое и точное изменение пропускной способности, необходимое для адаптации подачи хладагента к меняющейся тепловой нагрузке испарителя.

Применяется в холодильных и климатических системах предприятий торговли, логистики и пищевой промышленности для регулирования подачи хладагента в испарители; совместим с управляющей электроникой CAREL и аналогичными контроллерами, которые обеспечивают измерение давления и температуры всасывающей линии и формирование управляющего сигнала для шагового привода. При проектировании системы следует учитывать соответствие диаметра трубопроводов, тип используемого хладагента и требования по электропитанию управляющего устройства.
