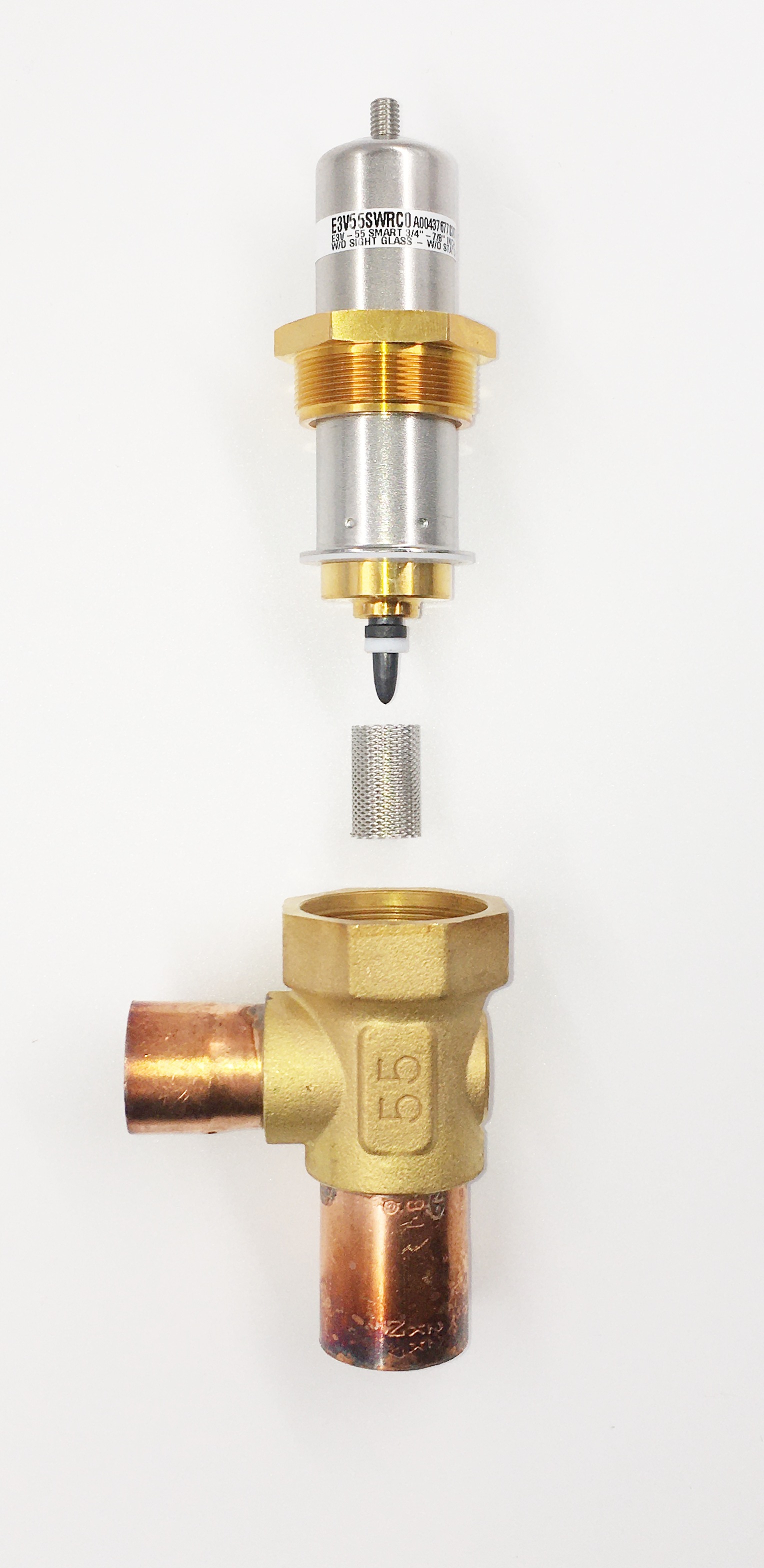

ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CAREL, E3V55 SMART 3/4”-7/8” INCH., СМ.СТЕКЛО, БЕЗ КАТУШКИ
- Артикул: E3V55SWRC0
- Бренд: CAREL
- Производитель: CAREL
- Семейство: E3V
- Тип монтажа: под пайку
- Типоразмер: 3/4”-7/8”
Описание
Электронный расширительный вентиль CAREL E3V55 SMART в типоразмере 3/4”–7/8” представляет собой регулирующий элемент с узким проходным сечением для дозирования и дросселирования хладагента в испарителе в зависимости от тепловой нагрузки; монтаж выполняется методом пайки. Модель поставляется без электромагнитной катушки и предусматривает подключение привода шагового электродвигателя и внешнего контроллера, который на основе показаний датчиков давления и температуры всасывающей линии формирует управляющие шаги для регулировки пропускной способности; для корректной работы системы рекомендуется поддерживать перегрев хладагента в диапазоне примерно 7–10 °C.
Конструктивно вентиль выполнен для встроенной установки в магистраль с паечными соединениями и имеет типоразмер, соответствующий трубопроводам 3/4”–7/8”. Корпусный узел содержит точное проходное сечение, обеспечивающее пропорциональное изменение расхода при перемещении штока, а наличие смотрового стекла позволяет визуально контролировать состояние хладагента в линии. Приводной интерфейс рассчитан на работу с шаговым электродвигателем контроллера (привод в комплект не включён), управление осуществляется последовательными шагами для тонкой регулировки положения заслонки.
Технологически вентиль входит в семейство E3V CAREL и рассчитан на работу в системах с электронным управлением по данным датчиков давления и температуры: показание давления на всасывании переводится в температуру кипения хладагента, при этом температура на выходе испарителя используется для определения реального перегрева и замыкания регуляционного цикла. Использование шагового привода и алгоритмов управления обеспечивает фазовую модуляцию расхода и стабильность поддерживаемого перегрева при изменении тепловой нагрузки.
Применяется для регулирования подачи хладагента в испарителях коммерческих и промышленных холодильных установок, в том числе в объектах торговли, складской логистики и пищевой промышленности; совместим с контроллерами и системами управления, предусматривающими подачу питания и управляющих шаговых сигналов, а также с конфигурациями, где доступны датчики всасывающего давления и температуры для реализации замыкания по перегреву.
